Краткие характеристики
-
Погрешность
до 0,4 мм
-
Рабочая температура
-200°C...200°C
(-328°F...392°F) -
Рабочее давление абс. / макс. предел избыточного давления
до 25 бар абс
-
Макс. значение измерения
47 м (154 фута)
-
Смачиваемые части
316L, AlloyC276, PTFE
Область применения

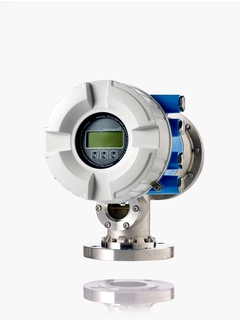

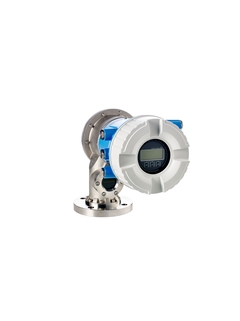

Интеллектуальный прибор для измерения уровня и плотности в резервуарах Proservo NMS81 разработан для высокоточных измерений в процессах коммерческого учета и управления запасами, обладает сертификатами ТРТС и утвержден как тип. Он соответствует требованиям OIML R85 и API 3.1B. Этот прибор полностью соответствует требованиям к управлению запасами в резервуарах и контролю потерь и оптимизирован с точки зрения общих затрат и безопасности.
Для высокоточного коммерческого учета СУГ, ШФЛУ, аммиака и продуктов химической промышленности.
Присоединения к процессу: фланцевые
Температура: от -200 до +200 °C (от -328 до +392 °F)
Давление: от 0 до +25 бак (от 0 до +362 фунт/кв. дюйм)
Диапазон измерения: макс. 47 м (154 фута)
Погрешность: ±0,4 мм (±0,02")
Международные сертификаты на применение во взрывоопасных зонах и в коммерческом учете, контурах ПАЗ, SIL
Преимущества
Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508 (IEC 61508) и обеспечивают высокий уровень полноты безопасности (до SIL3 в случае однородного резервирования)
Максимальная надежность — точность до ±0,4 мм (± 0,02")
Разработан в соответствии с международными метрологическими рекомендациями, в том числе OIML R85 и API MPMS
Имеет сертификаты ТРТС и метрологические сертификаты
Превосходная коррозийная стойкость благодаря использованию стали 316L, совместимой с применениями в сырой нефти
Измерение межфазных границ до трех слоев жидкости, плотности на дне резервуара и в отдельном слое, построение профиля плотности
Оптимально подходит для применений в СУГ/СПГ независимо от диэлектрической постоянной или отпарного газа
