Датчики температуры поверхности
Датчики температуры поверхности для различных областей применения
О датчиках температуры поверхности

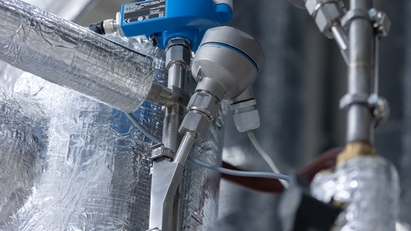

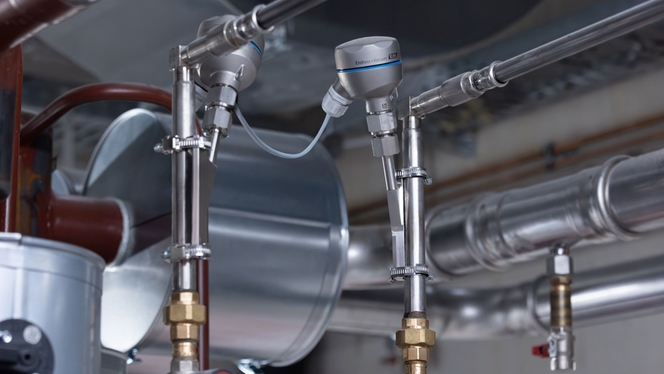

Измерение температуры поверхности может потребоваться в различных промышленных процессах, например с целью контроля температуры стенки реакторов или трубопроводов. Температура рабочей среды в трубопроводе - один из наиболее измеряемых параметров в технологических процессах в промышленности. Зачастую для предотвращения возмущения потока следует избегать непосредственного контакта между рабочей и датчиком температуры.
Модельный ряд датчиков температур

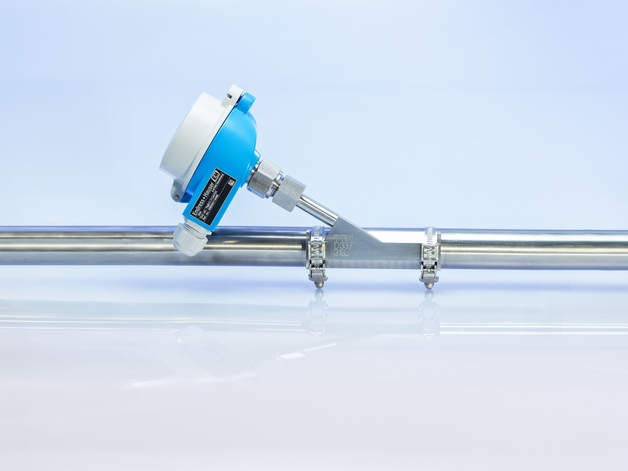

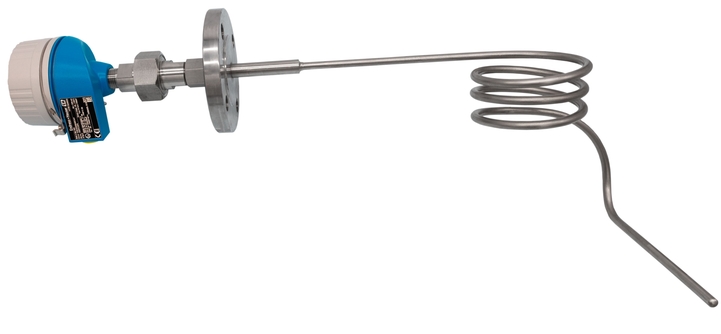

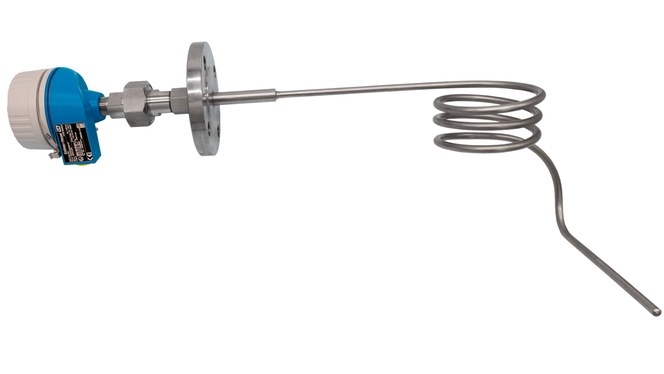

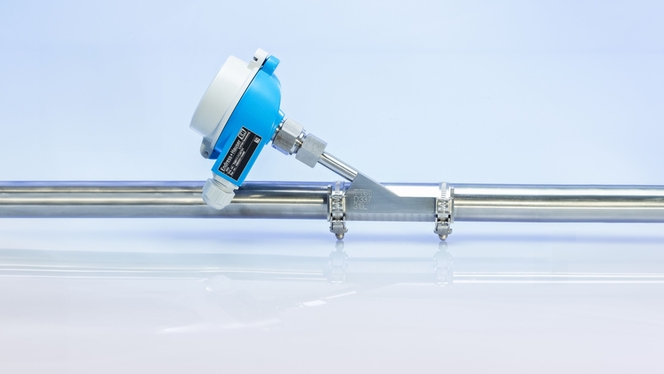

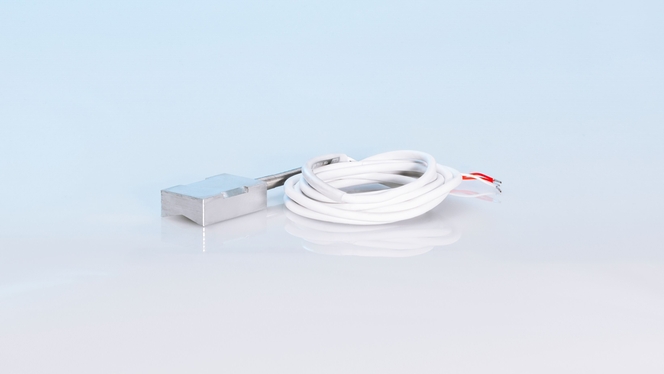

Датчики температур SkinPoint, в зависимости от области применения, устанавливаются таким образом, чтобы чувствительный элемент прибора находился в надежном контакте с рабочей поверхностью. Для этого применяются приварные, винтовые соединения или зажимы. Для теплоизоляции чувствительного элемента может применяться тепловой экран.
©Endress+Hauser
В автоматизации процессов стандартными являются два принципа измерения температуры:
ТС — термопреобразователи сопротивления: Принцип действия
Принцип действия термопреобразователей сопротивления основан на изменении электрического сопротивления при изменении температуры. Благодаря высокой точности и долговременной стабильности в диапазоне -200…+600°C термопреобразователи сопротивления идеально подходят для промышленных измерений температуры. Чаще всего в термопреобразователях сопротивления используется чувствительный элемент Pt100. Термопреобразователи сопротивления производства Endress+Hauser соответствуют классу допуска A по стандарту МЭК 60751.
ТП — термопары: Принцип действия
Термопара - пара проводников из различных материалов, соединенных на одном конце. Принцип действия основан на эффекте Зеебека: между соединенными проводниками имеется контактная разность потенциалов. Используя так называемые справочные таблицы для термопар (см. МЭК 60584), можно вывести значения температуры на «горячем» (измерительном) спае.
Термопары предназначены для измерения температуры в диапазоне -40…+1800°C. Они идеально подходят для высокотемпературных измерений расплавов металлов, футеровок печей, дымовых газов и пр. Преимущества термопар: высокое быстродействие и вибростойкость.
Преимущества
- Подходит для применений с высоким рабочим давлением (прямой контакт с процессом отсутствует)
- Подходит для тяжелых условий эксплуатации
