Краткие характеристики
-
Рабочая температура
-60°C...+280°C
(-76°F...+540°F) -
Рабочее давление абс. / макс. предел избыточного давления
Вакуум...100 бар
(1450 psi) -
Мин. плотность измеряемого продукта
Плотность: от 0,4 г/см3
(0,4 SGU)
Область применения

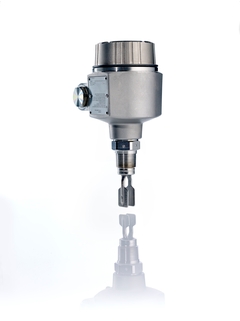

Liquiphant FailSafe FTL80 – датчик предельного уровня для использования во взрывоопасных зонах, имеющий все международные сертификаты. Защита от перелива FailSafe в областях применения с уровнем функциональной безопасности SIL3 без резервирования. Достоверные результаты измерения, на которые не влияют меняющиеся свойства среды, скорость потока, турбулентность, пузырьки газа, пена, вибрации или налипания.
Датчик предельного уровня жидкостей с возможностью использования в системах ПАЗ до SIL3.
Присоединение к процессу: резьбы и фланцы
Температура: -60 ... +280°C
Давление: -1 ... +100 бар
Материал датчика: 316L, Alloy C
Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, морские сертификаты
Преимущества
Возможность использования в системах ПАЗ SIL3 в соответствии с ГОСТ Р МЭК 61508 (IEC 61508), ГОСТ Р МЭК 61511 (IEC 61511-1) и ISO 13849
Рекомендуемый межтестовый интервал 12 лет; функциональные тесты без демонтажа прибора и остановки процесса
Непрерывная самодиагностика и внутреннее резервирование
Выходной сигнал 4-20 мА (NAMUR NE 06/NE 43), простая интеграция в системы ПАЗ через преобразователь Nivotester FailSafe FTL825 с двухканальным выходом (контакты безопасности) и функцией блокировки или прямая интеграция через ПЛК
Отсутствие необходимости в регулировке: быстрый ввод в эксплуатацию
Отсутствие движущихся механических деталей: исключается износ, не требуется техническое обслуживание, обеспечивается длительный срок эксплуатации
Непрерывный контроль сенсора на наличие повреждений, коррозии, налипаний и механической блокировки
