Краткие характеристики
-
Погрешность
до 0,5 мм
-
Рабочая температура
-40°C...150°C
(-40°F...302°F) -
Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 25 бар абс
-
Макс. значение измерения
40 м (141 фут)
Для калибровки в соответствии с установленными
стандартами:
30 м (98 футов) -
Смачиваемые части
316L, PTFE
Область применения

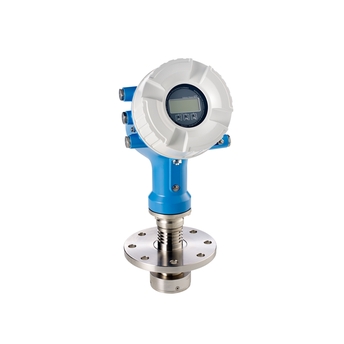

Micropilot NMR84 используется в процессах коммерческого учета и управления запасами, утвержден как тип средства измерения. Радар отвечает всем стандартам согласно OIML R85 и API 3.1B. Радар NMR84 со свободным распространением волн с планарной антенной специально предназначен для применения в измерительных трубах. Специальное покрытие антенны препятствует образованию конденсата, что обеспечивает высокую точность и стабильность.
С планарной антенной, специально предназначенной для применения в измерительных трубах.
Присоединения к процессу: фланцевые
Температура от -40 до +150 °C (от -40 до +302 °F)
Давление: от вакуума до +25 бар (от вакуума до +362 фунт/кв. дюйм)
Максимальный диапазон измерения: 40 м (131 фут)
Погрешность: ±0,5 мм (±0,02 дюйма)
Международные сертификаты на применение во взрывоопасных зонах и в коммерческом учете, контурах ПАЗ, SIL
Преимущества
Программное и аппаратное обеспечение разработаны согласно стандарту ГОСТ Р МЭК 61508 (IEC 61508) и обеспечивают высокий уровень полноты безопасности (до SIL3 в случае однородного резервирования)
Максимальная надежность — точность до ±0,5 мм (±0,02 дюйма)
Разработан в соответствии с международными метрологическими рекомендациями, в том числе OIML R85 и API MPMS
Сертификаты ТРТС и метрологические сертификаты (внесен в Госреестр)
Легкая установка и беспроблемная эксплуатация — простое подключение к распределительным системам (ПЛК/РСУ) на основе открытых протоколов
Уникальная конструкция антенны с защитой от конденсата избавляет от ошибок измерения ввиду накопления конденсата
