Краткие характеристики
-
Макс. погрешность измерения
Объемный расход (стандартный вариант): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйм/с)
Объемный расход (опция) ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с) -
Диапазон измерения
0,06 дм³/мин...600 м³/ч (0,015 гал/мин...2650 гал/мин)
-
Диапазон температур продукта
–20...+150 °C (–4...+302 °F)
-
Макс. рабочее давление
PN 40, класс 150, 20K
-
Смачиваемые материалы
Футеровка: PFA
Электроды: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал; платина
Присоединение к процессу: нержавеющая сталь, 1.4404 (F316L); PVDF; PVC клейкий рукав
Уплотнения: уплотнительное кольцо(EPDM, FKM, Kalrez), фасонная запайка (EPDM, FKM, silicone)
кольцевое заземление: нержавеющая сталь, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал
Область применения

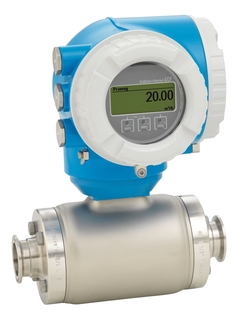

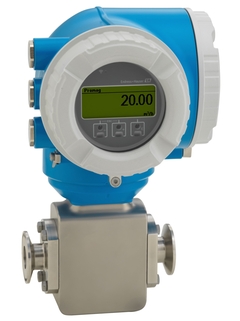

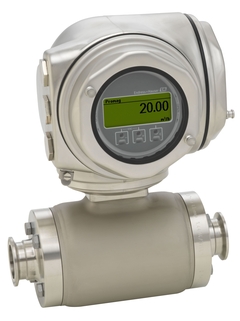

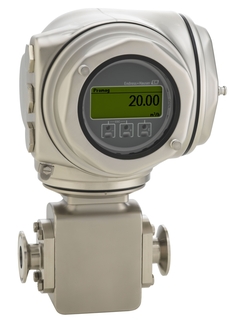

Promag H is the preferred sensor for hygienic applications with highest requirements in the food and beverage and life sciences industries. With its compact transmitter Promag H 300 offers a high flexibility in terms of operation and system integration: access from one side, remote display and improved connectivity options. Heartbeat Technology enables compliance and process safety at all times.
The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity
Dedicated to demanding applications in the food and beverage as well as in life sciences industries
Device properties
Liner made of PFA
Sensor housing made of stainless steel (3A, EHEDG)
Wetted materials CIP, SIP cleanable
Compact hygienic dual-compartment housing with IP69 and up to 3 I/Os
Backlit display with touch control and WLAN access
Remote display available
Преимущества
Flexible installation concept – numerous hygienic process connections
Energy-saving flow measurement – no pressure loss due to cross-section constriction
Maintenance-free – no moving parts
Full access to process and diagnostic information – numerous, freely combinable I/Os and Ethernet
Reduced complexity and variety – freely configurable I/O functionality
Integrated verification – Heartbeat Technology
