На базе системы управления Liquiline Control

Автоматическое удаление фосфатов на станции очистки сточных вод в Штадтлоне

Станция очистки сточных вод в Штадтлоне контролирует процесс удаления фосфатов с помощью системы управления Liquiline Control. Система управления дозированно подает осаждающие реактивы в осветлители в зависимости от текущей концентрации фосфатов в сточных водах.

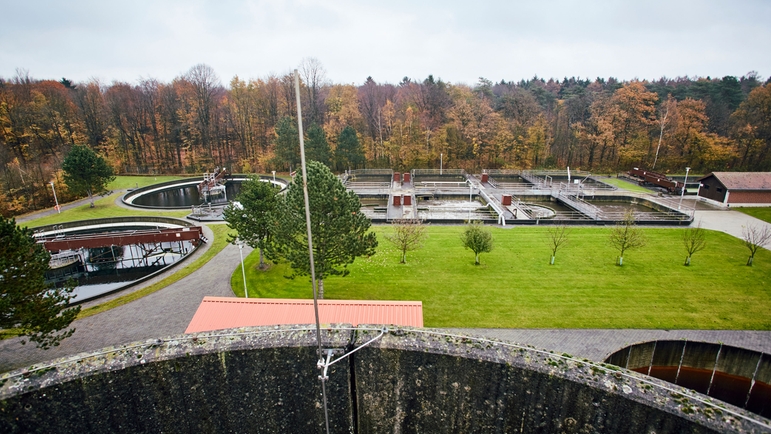

Станция очистки сточных вод в Штадтлоне, Северный Рейн-Вестфалия ©Endress+Hauser

Станция очистки сточных вод в Штадтлоне, Северный Рейн-Вестфалия.

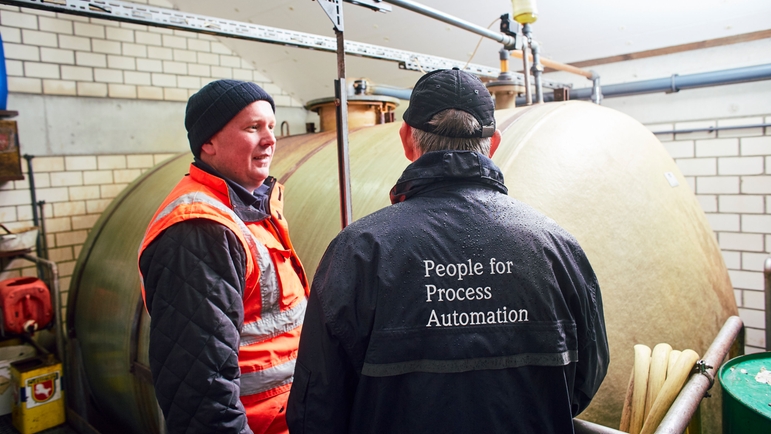

Бак с осаждающими реактивами на станции по очистке сточных вод в Штадтлоне ©Endress+Hauser

Бак с осаждающими реактивами на станции очистки сточных вод в Штадтлоне: Летом используется осаждающий реактив на основе хлорида железа (III) (FeCl3), а в зимние месяцы - состав, включающий железо и алюминий.

Результаты

  • Неизменная концентрация фосфатов на выходе всего 0,5-0,6 мг/л.

  • Оптимизированный расход осаждающих реактивов.

  • Высокий уровень прозрачности процессов в сочетании с простотой использования.

  • Переключение бассейнов с параллельной на каскадную схему управления в рамках модернизации станции не стало проблемой для системы управления.

Эвальд Ратмер

Мы всегда можем положиться на систему управления Liquiline Control. Даже в сложных условиях она функционирует безупречно, тем самым обеспечивая строгое соблюдение выходных параметров.

Эвальд Ратмер, Директор
станции очистки сточных вод в Штадтлоне, Германия

Основные задачи

Заказчик нуждается в системе управления для обеспечения автоматического осаждения фосфатов, а также для обеспечения соблюдения предельных показателей содержания фосфатов на выходе станции (1 мг/л), предписанных нормативами. Концентрация фосфатов на выходе станции должна по возможности оставаться постоянной как при низких, так и при пиковых нагрузках. Система управления должна быть в состоянии обеспечить соблюдение гораздо более низких предельных значений, так как в ближайшие годы ожидается ужесточение предельной нормы до 0,3 мг/л.

Дополнительное требование - возможность системы управления функционировать при переключении осветлителей с параллельной на последовательную схему. Кроме того, система должна быть простой в управлении, для того чтобы персонал мог быстро и легко выполнить настройки, находясь в дежурном режиме (в ночное время и на выходных).

Наше решение

Оператор станции по очистке сточных вод выбрал комплексное решение, включающее несколько различных компонентов:

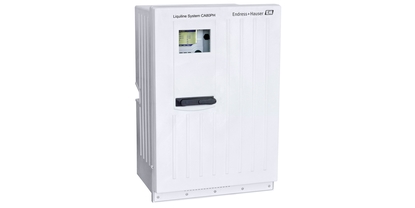

  • Современный анализатор фосфатов, почти не требующий обслуживания.

  • Программируемый логический контроллер (ПЛК) с программным обеспечением для системы управления Liquiline Control.

  • Сенсорный дисплей для управления системой из диспетчерской.

  • Различные услуги, в том числе консультирование, проектирование и конфигурирование параметров контроллера, интеграция процессов, обучение работе с системой.

Дозировка осаждающего реактива в зависимости от нагрузки в Штадтлоне

Заказчик хотел, чтобы содержание фосфатов измерялось в трех точках измерения. Поэтому анализатор фосфатов был установлен на центральном резервуаре. Анализатор автоматически анализирует образцы в точках измерения каждые 10 минут. Система управления Liquiline Control использует значение, измеренное на входе , для корректировки входной нагрузки, что позволяет сбалансировать фазы низких и пиковых нагрузок.

На основе значения, измеренного на выходе, система управления Liquiline Control регулирует дозу осаждающего реактива до тех пор, пока не будет достигнута требуемая остаточная выходная концентрация 0,5-0,6 мг/л. Это позволяет оптимизировать расход осаждающего реактива.

Точки измерения содержания фосфатов на станции по очистке сточных вод

  • Вход: измерение входной нагрузки.

  • Выход: определение эффективности осаждения фосфатов.

  • Выход станции по очистке сточных вод: финальная проверка для подтверждения соблюдения предельных показателей.
