Краткие характеристики
-
Погрешность
+/- 1 мм (0,04 дюйма)
-
Рабочая температура
-40...+130 °C
(-40...+266 °F) -
Рабочее давление абс. / макс. предел избыточного давления
Вакуум...16 бар
(Вакуум...232 psi) -
Макс. значение измерения
50 м (164 фута)
-
Смачиваемые части
Антенна из PTFE
Присоединения к процессу: PP или 316L
Область применения

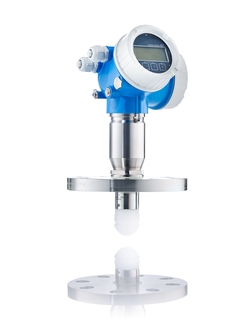

Micropilot FMR60 – радарный уровнемер, разработанный в соответствии с международным стандартом по функциональной безопасности IEC 61508 (ГОСТ Р МЭК 61508). Максимальная надежность измерений благодаря специальной антенне с защитой от конденсата, усовершенствованным алгоритмам и узкому лучу. Для непрерывного бесконтактного измерения уровня жидкостей, паст и пульп. На результат измерений не влияют изменения среды, температуры, наличие прослоек газа/пара. Кроме того, он обладает интеллектуальными функциями мониторинга и диагностики на основе технологии Heartbeat.
Рабочая частота обеспечивает узкий пучок, что важно для применений в резервуарах с большим количеством внутренней арматуры.
Подключения к процессу: резьбовые и фланцевые
Температура: -40 ... +130 °C
Давление: -1 ... +16 бар
Максимальный диапазон измерений: 50 м
Погрешность: ±1 мм
Международные сертификаты на применение во взрывоопасных зонах, протокол линеаризации по 5 точкам, морские сертификаты, защита от перелива WHG, функциональная безопасность SIL
Преимущества
Программное и аппаратное обеспечение разработано и сертифицировано в соответствии с ГОСТ Р МЭК 61508 (IEC 61508) для применения в контурах ПАЗ SIL2/SIL3
Технология Heartbeat обеспечивает экономически эффективную и безопасную работу предприятия на протяжении всего жизненного цикла прибора
Система управления данными HistoROM для быстрого и простого ввода в эксплуатацию, диагностики и ремонта
Высочайшая надежность измерений даже при наличии препятствий в резервуаре за счет узкого луча и технологии анализа эхо-сигнала Multi-Echo Tracking
Инновационная антенна специальной формы из гидрофобного материала (PTFE) предотвращает образование конденсата
Простота контрольных испытаний на соответствие SIL и WHG экономит время и деньги
Видео
Выбор варианта Extended
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
| Выбор категории FLEX | Технический уровень | Простота |
|---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Loading alternative products
Примеры успешного применения
Вас также может заинтересовать
Наиболее популярные загрузки
-
-
Метрология
Product family: Micropilot
Версия на русском языке - 12/2017
Product root: FMR60-, FMR62-, FMR67- Region: Russia (GOST) Approval agency: Rosstandart Approval number: 70033-17 Metrology type: Metrology
Язык:
Русский
Версия:
26/12/2017
Размер файла:
1.6 MB
Имя файла:
70033-17.pdf
-
-
-
Радиооборудование
Product family: Levelflex, Micropilot
09/2018
Product root: FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMP56-, FMP57-, FMR50-, FMR51-, FMR52-, FMR53-, FMR54-, FMR56-, FMR60-, FMR62-, FMR67-
Язык:
Тайский
Версия:
21/09/2018
Размер файла:
396.1 KB
Имя файла:
Sodoc BT10.pdf
-
175
документы
-
-
Техническое описание (TI)
Micropilot FMR60
Уровнемер микроволновый бесконтактный
EN RU 22/09/202010/08/202024/07/202012/04/201801/09/2017Язык:
Русский
Версия:
22/09/2020
Размер файла:
2.3 MB
Имя файла:
TI01302FRU_0720.pdf
-
-
-
Руководство по эксплуатации (BA)
Micropilot FMR60 HART Инструкция по эксплуатации
Уровнемер микроволновый бесконтактный
EN RU 12/04/201812/01/2017Язык:
Русский
Версия:
12/04/2018
Размер файла:
3.9 MB
Имя файла:
BA01618FRU_0218.pdf
-
-
-
Параметры прибора (GP)
Micropilot FMR6x HART Description of Device Parameters
Free-space radar
EN RU 12/01/2017Язык:
Английский
Версия:
12/01/2017
Размер файла:
3.1 MB
Имя файла:
GP01101FEN_0117.pdf
-
-
-
Краткая инструкция (KA)
Micropilot FMR60 HART Краткое руководство по эксплуатации
Радарный уровнемер
EN RU 12/04/201808/02/201723/01/2017Язык:
Русский
Версия:
12/04/2018
Размер файла:
1.6 MB
Имя файла:
KA01251FRU_0318.pdf
-
-
-
Инструкции по монтажу (EA)
Set housing security clamp Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200,EN RU 31/08/201707/10/201305/01/2012Язык:
Английский
Версия:
31/08/2017
Размер файла:
279.5 KB
Имя файла:
EA00038FA2_1717.pdf
-
-
-
Инструкции по монтажу (EA)
Replacing the display module Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50EN RU 01/09/201701/02/201724/11/201528/11/201306/04/2012Язык:
Английский
Версия:
01/09/2017
Размер файла:
562.2 KB
Имя файла:
EA00102DA2_1817.pdf
-
-
-
Инструкции по монтажу (EA)
M12 connector, IP66/68 NEMA4X/6P, ProToF Installation Instructions
Levelflex FMP5x
Micropilot FMR5x, FMR6xEN RU 01/10/2019Язык:
Английский
Версия:
01/10/2019
Размер файла:
349 KB
Имя файла:
EA01289FEN_0119.pdf
-
-
-
Инструкции по монтажу (EA)
Antenna assembly Installation Instructions
Micropilot FMR60, FMR62, FMR67
EN RU 30/09/2017Язык:
Английский
Версия:
30/09/2017
Размер файла:
657.2 KB
Имя файла:
EA01224FA2_0117.pdf
-
-
-
Инструкции по монтажу (EA)
Main electronics module Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x
EN RU 31/08/201714/04/201408/01/2013Язык:
Английский
Версия:
31/08/2017
Размер файла:
281.5 KB
Имя файла:
EA00041FA2_1617.pdf
-
-
-
Инструкции по монтажу (EA)
Cover Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200, Remote display FHX50EN RU 28/06/201828/02/201718/11/201524/02/201502/10/2013Язык:
Английский
Версия:
28/06/2018
Размер файла:
517.9 KB
Имя файла:
EA00035FA2_2018.pdf
-
Поиск запчастей по номеру на чертеже
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Фильтр для корп. Латунь/Ni GT19/20,1 наб
-
Фильтр
Номер чертежаКод заказа1971115175 -
-
Комплект зажимов корпуса
-
Корпус/принадлежности
Номер чертежаКод заказа1771115176 -
-
Крышка GT19 PBT-FR, смотр.окошко, прокл.
-
Крышка
Номер чертежаКод заказа2071110292 -
-
Крышка GT19 PBT, EPDM
-
Крышка
Номер чертежаКод заказа2071110293 -
-
Крышка GT19 PBT, клем.отсек Ex, EPDM
-
Крышка
Номер чертежаКод заказа2571110295 -
-
Крышка GT19 PBT, клем.отсек, OVP, EPDM
-
Крышка
Номер чертежаКод заказа2571185518 -
-
Разъем M12, IP66/68 NEMA4X/6P, ProToF
-
дополнительные запчасти
Код заказа71450381 -
-
Крышка GT20 алюм., окошко, уплотнение
-
Крышка
Номер чертежаКод заказа2071110297 -
-
Крышка GT20 алюм., HNBR
-
Крышка
Номер чертежаКод заказа2071110299 -
-
Крышка GT20 Алюм., Клемма Ex, уплотнение
-
Крышка
Номер чертежаКод заказа2571110301 -
-
Крышка GT20 Alu, Клеммы Ex d, прокладка
-
Крышка
Номер чертежаКод заказа2571110302 -
-
Крышка GT20 алюм., клем.отсек, OVP, упл.
-
Крышка
Номер чертежаКод заказа2571185517 -
-
Набор уплотн. для корпуса GT18,GT19,GT20
-
Уплотнение
Номер чертежаКод заказа6571110303 -
-
I/O модуль 2-пров., 4-20мA, HART, Ex, V3
-
Модуль Вх/Вых
Номер чертежаКод заказа3471350681 -
-
I/O модуль,2-пр., 4-20мА,HART,PFS, Ex V2
-
Модуль Вх/Вых
Номер чертежаКод заказа3471350683 -
-
I/O мод. уровен 2-пр.2x4-20мА,HART,Ex,V3
-
Модуль Вх/Вых
Номер чертежаКод заказа3471350687 -
-
Мод.В/В, уров.,2-пр.4-20мА,HART,Ex,LP,V3
-
Модуль Вх/Вых
Номер чертежаКод заказа3471364026 -
-
Эл. модуль, 2х-проводной
-
Разъемы
Номер чертежаКод заказа3771110280 -
-
Комплект запасных частей для FHX50
-
Дисплей
Номер чертежаКод заказа4071248380 -
-
Кабель FHX50, FHX50B, 5м
-
Дисплей
Номер чертежаКод заказа4071206552 -
-
Кабель FHX50, FHX50B, 10м
-
Дисплей
Номер чертежаКод заказа4071206554 -
-
Кабель FHX50, FHX50B, 20м
-
Дисплей
Номер чертежаКод заказа4071206555 -
-
Кабель FHX50, FHX50B, 30м
-
Дисплей
Номер чертежаКод заказа4071206556 -
-
Электронный блок Micropilot FMR6x
-
Электронный
Номер чертежаКод заказа30XPF0038- -
-
Модуль дисплея, SD02, управл. кнопками
-
Дисплей
Номер чертежаКод заказа40XPD0024- -
-
Модуль дисплея, SD03, сенсорное управл.
-
Дисплей
Номер чертежаКод заказа40XPD0025- -
-
Запасная метка RFID
-
дополнительные запчасти
Код заказаXPRFID- -
-
Упл.кольцо G1-1/2, 48x55 FA, 5 шт.
-
дополнительные запчасти
Номер чертежаКод заказа5752014047 -
-
Защита от перенапряжения (OVP10),1-кан.
Код заказа71128617 -
Защита от перенапряжения (OVP20), 2-кан.
Код заказа71128619 -
Bluetooth модуль (BT10)
Код заказа71377355 -
Монтажный кронштейн, FMR60/67
Код заказа71336522 -
Защитный козырек для GT18/GT19/GT20 316L
Код заказа71162242
