Краткие характеристики
-
Рабочая температура
Бесконтактный монтаж: любой
Внутри установки:
-40 °C...+70 °C
(-40 °F...+158 °F)
С ВТ-адаптером:
до +450 °C (+842 °F) -
Рабочее давление абс. / макс. предел избыточного давления
Бесконтактный монтаж: любой
Внутри установки:
0,5...6,8 бар
(7,2 ... 99 psi) абс.
С HD-адаптером:
до +21 бар (+305 psi) абс. -
Мин. плотность измеряемого продукта
Доля твердых частиц: > 10 г/л
Область применения

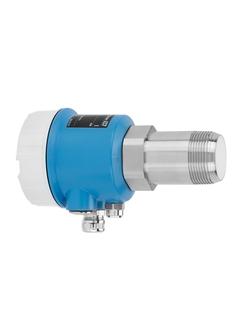

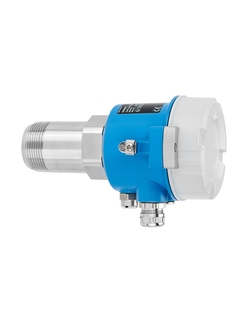

The Soliwave microwave barrier uses a non-contact procedure for detection of point levels and bulk flow (flow / no flow, trend). The device is also suitable for detecting and counting objects, detection of deposits as well as monitoring of filling processes and material transfer points. It can be installed in containers, conduits, hoppers, filling stations, shafts, filters or on free fall shafts. It is possible to take a measurement through non-metallic container materials from the outside.
Non-contact (wear- and maintenance-free) limit detection (min/max) and flow monitoring (flow/no flow, trend) for bulk solids.
Detecting, counting and positioning of objects
Detection and analysis of deposits and contamination in filters
Monitoring of filling processes
Monitoring of material transfer points
For high temperature applications up to 450°C (+842°F)
For high pressure applications up to 20bar (+290psi)
International explosion protection certificates
Преимущества
Simple assembly with R 1½, 1½ NPT thread or G 1½ (with lock nut)
Mechanically robust construction ensures cost savings over the whole life cycle of the product: No wear and tear, process-wetted ceramic sensor diaphragm (optional), long serviceable life, maintenance free
Increased safety of the point level monitoring by optional integrated bulk flow monitoring
Measuring principle almost independent of the process properties
Can also be used in difficult applications, where other measurement methods fail

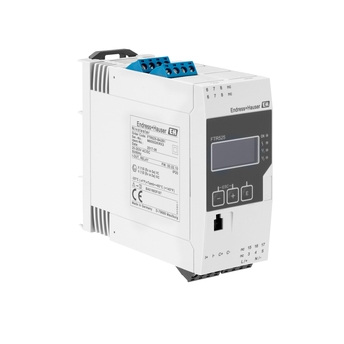

Easy operation via the Nivotester FTR525 with graphical display saves time and reduces costs
Выбор варианта Extended
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота

-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Ранняя версия
-
-
Техническое описание (TI)
Техническое описание FTR525
Преобразователь сигнала с блоком управления для микроволнового барьера
FQR57/FDR57EN RU 28/10/202015/11/201816/01/2017Язык:
Русский
Версия:
28/10/2020
Размер файла:
1.1 MB
Имя файла:
TI01329FRU.pdf
-
-
-
Техническое описание (TI)
TI Accessory FAR51
Insertion adapter with venting element
EN RU 11/12/202316/10/2017Язык:
Английский
Версия:
11/12/2023
Размер файла:
486.9 KB
Имя файла:
TI01368FEN_0223-00.pdf
-
-
-
Техническое описание (TI)
TI Accessory FAR55
Wave guide
EN RU 16/10/2017Язык:
Английский
Версия:
16/10/2017
Размер файла:
301.6 KB
Имя файла:
TI01372FEN.PDF
-
-
-
Техническое описание (TI)
Техническое описание FQR57/FDR57
Микроволновый барьер
EN RU 30/09/202210/12/201815/05/201815/03/201816/01/2017Язык:
Русский
Версия:
10/12/2018
Размер файла:
2.5 MB
Имя файла:
TI01330FRU.pdf
-
-
-
Техническое описание (TI)
TI Accessory FAR54
Plug made of PTFE or aluminium oxide ceramics
EN RU 26/06/201909/08/201816/10/2017Язык:
Английский
Версия:
26/06/2019
Размер файла:
345.8 KB
Имя файла:
TI01371FEN_0319.PDF
-
-
-
Техническое описание (TI)
FAR52 Резьбовой/приварной переходник
Техническая информация
FAR52
Резьбовой/приварной переходникEN RU 16/10/2017Язык:
Русский
Версия:
16/10/2017
Размер файла:
233.8 KB
Имя файла:
TI01369FRU.pdf
-
-
-
Техническое описание (TI)
FAR50 Приварной штуцер с заглушкой из PTFE и ответным фланцем с вентиляционным элементом
Техническая информация
FAR50
Приварной штуцер с заглушкой из PTFE и ответным фланцем с вентиляционным
элементомEN RU 20/07/202126/06/201916/10/2017Язык:
Русский
Версия:
26/06/2019
Размер файла:
261.1 KB
Имя файла:
TI01362FRU.pdf
-
-
-
Техническое описание (TI)
TI Accessory FAR53
Spacer tube
EN RU 16/10/2017Язык:
Английский
Версия:
16/10/2017
Размер файла:
433.9 KB
Имя файла:
TI01370FEN.PDF
-
-
-
Руководство по эксплуатации (BA)
Operating Instructions Soliwave FQR57/FDR57
Microwave barrier with optional bulk flow monitoring
EN RU 10/12/201815/05/201815/03/201816/10/2017Язык:
Английский
Версия:
10/12/2018
Размер файла:
2.9 MB
Имя файла:
BA01804FA2_0418.pdf
-
-
-
Краткая инструкция (KA)
Brief operating instruction
Process transmitter with control unit for the
Soliwave FQR57/FDR57 microwave barrierEN RU 28/10/202015/11/201804/07/2017Язык:
Английский
Версия:
28/10/2020
Размер файла:
2 MB
Имя файла:
KA01344FA2.pdf
-
