Краткие характеристики
-
Рабочая температура
стандартный вариант:
-20 ... 100°C
Очистка:
-20 ... 135°C на 1 ч
-4 ... 275°F на 1 ч -
Рабочее давление абс. / макс. предел избыточного давления
Вакуум ... 16 бар
Вакуум...232 psi
Область применения

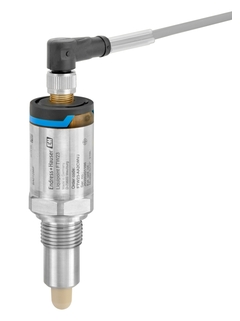

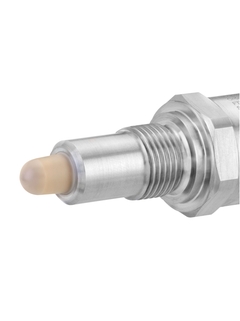

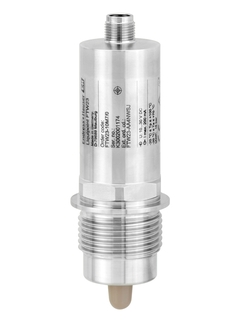

Датчик Liquipoint FTW23 разработан и произведен для пищевой промышленности и соответствует всем международным гигиеническим требованиям. Прибор также прекрасно подходит для применения во всех отраслях промышленности. Он предназначен для использования в жидких средах без образования отложений. Функция IO-Link обеспечивает простую настройку параметров.
Эффективность:
- экономичность
- Функциональная проверка с помощью тестового магнита
Простота использования:
- не требуются калибровка и подстройка
- готовность к работе без дополнительных инструментов
- подключение IO-Link
Предназначен для использования в трубах, резервуарах хранения и емкостях для перемешивания. Для водных сред; датчик работает в средах с диэлектрической проницаемостью (ДП) > 20, регулировака до ДП > 1,5 через интерфейс IO-Link.
Присоединение к процессу: резьбовое
Температура: -20...+100°C, очистка CIP/SIP до 135°C в течение 1 часа
Давление процесса: -1...16 бар абс.
Гигиенические сертификаты
Преимущества
Простой монтаж благодаря компактной конструкции, в том числе в тесных и труднодоступных местах
IO-Link сокращает расходы и упрощает систему благодаря легкой настройке приборов с помощью технических средств
Возможность очистки CIP и SIP — степень защиты до IP 69
Не требуется индивидуальная подстройка под каждую среду
Проверка функционирования на месте установки — светодиодные индикаторы
