Краткие характеристики
-
Диапазон измерения
0 to 500 g/l (0 to 31 lb/ft3), 0 to 50 %TS
-
Рабочее давление
PN 16, Class 150, 10K
Область применения

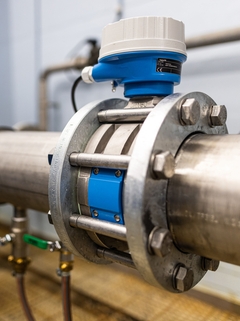

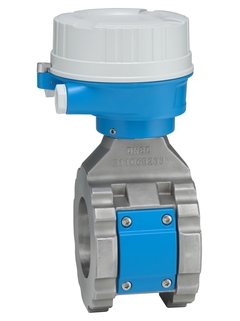

Встраиваемый измерительный прибор Teqwave MW 500 улучшает обработку осадка на станциях по очистке сточных вод за счет измерения общего содержания твердых веществ в режиме реального времени с использованием микроволновой передачи. Это позволяет быстрее и эффективнее оптимизировать процесс и сократить количество лабораторных измерений. Непрерывная доступность данных улучшает разделение твердой и жидкой фаз, повышает эксплуатационную безопасность и позволяет быстро реагировать на изменения процесса. Типичные применения при обработке осадка включают осветление, разложение и обезвоживание.

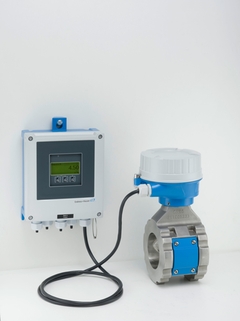

Преобразователь Proline 500 в выносном исполнении обеспечивает максимальную гибкость установки в сложных условиях. Оснащенный встроенным веб-сервером и опциональным встроенным интерфейсом WLAN, он упрощает работу и предоставляет дополнительную информацию о процессах и приборах.
Преимущества
Надежное измерение в режиме реального времени — постоянное измерение в потоке с превосходной повторяемостью.
Меньше обслуживания — полированная измерительная трубка уменьшает образование налипаний и увеличивает интервалы очистки.
Сокращение усилий при программировании — встроенный расчет нагрузки доступен в сочетании с расходомером.
Меньше точек измерения процесса — многопараметрическое измерение (общее содержание твердых веществ, температура, проводимость)
Простая установка — инновационная конструкция датчика и современная технология с веб-сервером (опционально WLAN)
Полный доступ к информации о процессе и диагностике с доступом ко множеству произвольно комбинируемых входных/выходных сигналов
Интегрированная проверка — технология Heartbeat позволяет документировать функциональность устройства без прерывания процесса.
Видео
Выбор варианта Xpert
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
| Выбор категории FLEX | Технический уровень | Простота |
|---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
Loading alternative products
Примеры успешного применения
Вас также может заинтересовать
Наиболее популярные загрузки
-
-
Декларация соответствия требованиям ЕС
Product family: Teqwave M
Версия на английском языке - 12/2023
Product root: 4W3B-, 4W5B- Declaration number: EU_01155_01.23 Additional information: PED
EN RU 01/12/2023Язык:
Английский
Версия:
01/12/2023
Размер файла:
355.3 KB
Имя файла:
EU_01155_01.23.pdf
-
58
документы
-
-
Техническое описание (TI)
TI Proline Teqwave MW 500
Измерение общего содержания твердых веществ с помощью микроволновой
передачиEN RU 15/03/2024Язык:
Русский
Версия:
15/03/2024
Размер файла:
5.2 MB
Имя файла:
TI01764DRU_0123-00.pdf
-
-
-
Руководство по эксплуатации (BA)
BA Proline Teqwave MW 500
Измерение общего содержания твердых частиц с помощью микроволновой
передачи
HARTEN RU 15/03/2024Язык:
Русский
Версия:
15/03/2024
Размер файла:
7.6 MB
Имя файла:
BA02322DRU_0123-00.pdf
-
-
-
Руководство по эксплуатации (BA)
BA Proline Teqwave MW 500
Total solids measurement via microwave transmission
Modbus RS485EN RU 15/03/2024Язык:
Английский
Версия:
15/03/2024
Размер файла:
6.4 MB
Имя файла:
BA02323DEN_0123-00.pdf
-
-
-
Параметры прибора (GP)
GP Proline Teqwave M 500
Total solids measurement via microwave transmission
HARTEN RU 15/03/2024Язык:
Английский
Версия:
15/03/2024
Размер файла:
1.9 MB
Имя файла:
GP01213DEN_0123-00.pdf
-
-
-
Параметры прибора (GP)
GP Proline Teqwave M 500
Total solids measurement via microwave transmission
Modbus RS485EN RU 15/03/2024Язык:
Английский
Версия:
15/03/2024
Размер файла:
2.2 MB
Имя файла:
GP01214DEN_0123-00.pdf
-
-
-
Краткая инструкция (KA)
KA Измерительное устройство для измерения общего содержания сухих веществ Proline Teqwave MW
Датчик для измерения общего содержания твердых веществ с помощью
микроволновой передачиEN RU 15/03/2024Язык:
Русский
Версия:
15/03/2024
Размер файла:
885.7 KB
Имя файла:
KA01671DRU_0123-00.pdf
-
-
-
Краткая инструкция (KA)
KA Измерительный прибор для измерения общего содержания сухих веществ Proline 500
Преобразователь HART
для измерения общего содержания твердых веществ с помощью микроволновой
передачиEN RU 15/03/2024Язык:
Русский
Версия:
15/03/2024
Размер файла:
4 MB
Имя файла:
KA01674DRU_0123-00.pdf
-
-
-
Краткая инструкция (KA)
KA Измерительный прибор для измерения общего содержания твердых частиц Proline 500
Преобразователь Modbus RS485
для измерения общего содержания твердых частиц с помощью микроволновой
передачиEN RU 15/03/2024Язык:
Русский
Версия:
15/03/2024
Размер файла:
3.4 MB
Имя файла:
KA01675DRU_0123-00.pdf
-
-
-
Инструкции по монтажу (EA)
EA Pipe mounting set
Proline 400, 500-digital
EN RU 01/01/202415/12/202131/07/202002/08/201901/02/2017Язык:
Английский
Версия:
01/01/2024
Размер файла:
518.8 KB
Имя файла:
EA01195DA2_0523-00.pdf
-
-
-
Инструкции по монтажу (EA)
EA Replacing the display module
Proline 300, 500, 500-digital, DKX001–
EN RU 01/01/202401/06/202131/07/202002/08/201902/01/2019Язык:
Английский
Версия:
01/01/2024
Размер файла:
712.8 KB
Имя файла:
EA01144DA2_0723-00.pdf
-
Поиск запчастей по номеру на чертеже
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Плата питания,100-230VAC/24VDC, Безоп.
-
Питание
Номер чертежаКод заказа3171323009 -
-
Основн.плата,500 цифр., Безоп.
-
Электронный преобразователь (периферия)
Номер чертежаКод заказа4771323013 -
-
Расширение ISEM, 500 цифр., Ex
-
Электронный преобразователь (датчик)
Номер чертежаКод заказа3671323015 -
-
ISEM, Teqwave MW 300/500 digital
-
Электронный
Номер чертежаКод заказа33XPD0095- -
-
Эл.мод. T-DAT, 100/300/400/500/500 цифр.
-
Память
Номер чертежаКод заказа3971185788 -
-
Модуль ввода/вывода, слот 1, 300/500
-
Модуль Вх/Вых
Номер чертежаКод заказа34XPD0037- -
-
ISEM ленточный кабель, 500 цифр.
-
Подключение (электрическое)
Номер чертежаКод заказа4671323006 -
-
Модуль ввода/вывода, слот 2/3/4, 300/500
-
Модуль Вх/Вых
Номер чертежаКод заказа35XPD0038- -
-
Модуль дисплея, 300/500/DKX001
-
Дисплей
Номер чертежаКод заказа50XPD0031- -
-
Клемма, опция A, 500 цифр., безоп.
-
Блок разъемов
Номер чертежаКод заказа4571323077 -
-
Клемма, опция C, 500 цифр., Безоп.
-
Блок разъемов
Номер чертежаКод заказа4571327820 -
-
Набор крышка, алюм., 400, 500 цифров.
-
Крышка
Номер чертежаКод заказа2071384170 -
-
Комплект крышка, поликарбонат
-
Крышка
Номер чертежаКод заказа2071408508 -
-
Набор 10 проклад.крышк,алюм,400,500цифр.
-
Уплотнение
Номер чертежаКод заказа7071278078 -
-
Комплект 10 крышк. уплотн., поликарб.
-
Уплотнение
Номер чертежаКод заказа7071278077 -
-
Крышка, раздел.исполн.,алюминий
-
Крышка
Номер чертежаКод заказа2471228796 -
-
Прокладки корпуса, раздельн., алюминий
-
Уплотнение
Номер чертежаКод заказа7371323051 -
-
Фиксирующий зажим, болт
-
Корпус/принадлежности
Номер чертежаКод заказа1371276494 -
-
Разъемы M12, RJ45, L= 80mm
-
дополнительные запчасти
Код заказа71450719 -
-
Запасная метка RFID
-
дополнительные запчасти
Код заказаXPRFID- -
-
Spare DIN SPEC TAG
-
дополнительные запчасти
Код заказаXPSPEC- -
-
Набор защита дисплея, 400, 500 цифров.
Номер чертежаКод заказа8271228792 -
Крышка для защиты от пог.400/800/500 циф
Номер чертежаКод заказа8771343504 -
Компл.монтаж.на трубу,преобр.400/500циф.
Код заказа71346427 -
Беспроводная антенна, расш.диапазон
Код заказа71351317 -
Transmitter Teqwave MW 500, 4X5BXX
Код заказа4X5BXX- -
Sensor cable set, Teqwave MW 500
Код заказаDK4012- -
Mounting set, Teqwave MW
Код заказаDK4M-
