Краткие характеристики
-
Диапазон измерения
Проводимость:
0 мкСм/см ...100 мСм/см
Толщина налипания:
0 мм …10 мм -
Рабочая температура
-20°C…+100°C
(-4°F...+212°F)
+150°C (+302°F) в течение 1 часа -
Рабочее давление
Vacuum...25 bar
(Vacuum...362.5 psi) -
Метод измерения
Capacitive- conductive
Область применения
The Liquitrend QMW43 is developed for the food and beverage industry to help customers to ensure product safety, improve quality and increase the availability of installations. Base your decisions on the unique and reliable measurement of buildup thickness and conductivity via the combination of conductive and capacitive measuring modes.
Cleaning optimization, blending homogeneity monitoring and media differentiation of liquids, suspensions, pasty media etc.
For the use in storage, mixing and process vessels with or without an agitator, pipes and equipment periphery

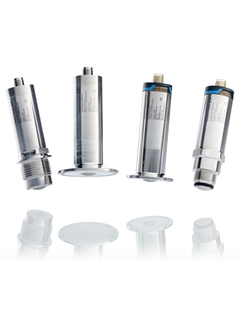

Process connections: Threads and hygienic connections
Sensor design: Flush-mounted, surface roughness Ra<0.76µm
Temperature: -20 to +100°C (-4 to +212°F), CIP/SIP to 150°C (302°F) for 1 hour
Certificates and declarations: 3A, FDA, EHEDG and EG1935/2005, EN10204- 3.1
Преимущества
-
Reliable, repeatable and accurate measurement of buildup thickness and conductivity regardless of media type
-
Conductive as well as capacitive measuring cycles, the device automatically detects the most accurate measuring mode and uses it automatically
-
Verification of cleaning status without the need to open the tank
-
Compact and flush-mounted stainless-steel sensor offers the perfect insight into the conditions in pipelines or tanks at all critical locations
-
Plug and Play - simple commissioning without presettings
-
Hygienic safety by Design and material traceability are a matter of course
-
Integrated digital communication option via IO-Link
