Краткие характеристики
-
Погрешность
0,075% + влияние уплотнения диафрагмы
-
Рабочая температура
-70°C...400°C
-
Диапазон измерения давления
100мбар...400бар (6 psi...6000 psi)
-
Рабочее давление абс. / макс. предел избыточного давления
1050бар
-
Макс. значение измерения
7000м H2O
-
Смачиваемые части
Alloy C276
316L
Monel
Тантал
PTFE-Foil -
Материал мембраны процесса
316L, AlloyC,
Тантал
Родий > Золото
PTFE -
Рабочий диапазон
400 мбар...400 бар
(6...6000 psi)
отн./абс.
Область применения

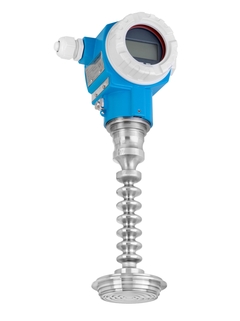

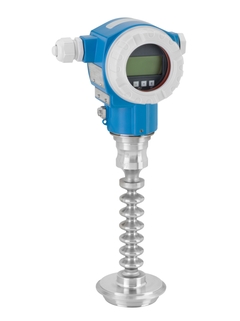

Цифровой преобразователь давления Cerabar S PMP75 с металлической выносной мембраной используется в любой отрасли промышленности для измерения давления, уровня, объема и массы в жидкостях или газах.Подходит для применения при высоком давлении, а также при экстремальных температурах процесса от -70 до +400°C.Меню быстрой настройки с регулируемым диапазоном измерения обеспечивает простую пусконаладку, сокращает затраты и экономит время. Разработан в соответствии с IEC 61508 для использовани в системах с уровнем полноты безопасности SIL2/3.
Двухкамерный корпус из алюминия или нержавеющей стали (316L).

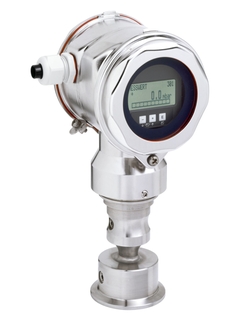

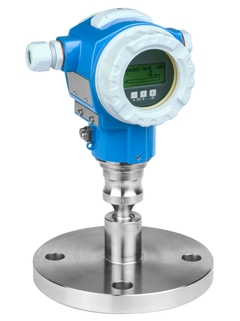

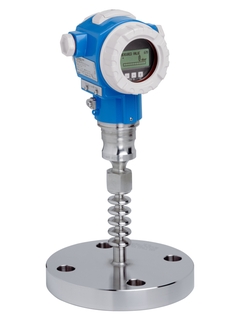

Присоединения к процессу: резьбовые, фланцевые или гигиенические присоединения
Температура процесса: -70 ... +400°C
Диапазон измерения: -1/0 ... 400 бар
Основная погрешность: ±0.075%
Международные сертификаты взрывозащиты, защита от перелива WHG, SIL, гигиенические сертификаты, морские сертификаты
Преимущества
Широкое разнообразие присоединений к процессу и материалов мембраны
Новая мембрана TempC минимизирует воздействие колебаний температуры процесса и окружающей среды
Концепция управления данными HistoROM для быстрой и простой пусконаладки, обслуживания и диагностики
Простая пусконаладка по меню через локальный дисплей, 4 ... 20 мА с использованием протокола HART, PROFIBUS PA, FOUNDATION Fieldbus
Высокая степень безопасности благодаря газонепроницаемому уплотнению с возможностью использовать в системах SIL2/3, сертифицирован по IEC 61508
Экономичность благодаря модульной конструкции для простой замены датчика, дисплея или электроники
Устойчивость к перегрузкам и мониторинг функционирования от измерительного модуля до электронных компонентов
