Краткие характеристики
-
Погрешность
(Pt100, -50...200 °C) <= 0,1 K
(Pt100, -58...392 °F) <= 0,18 °F
Область применения

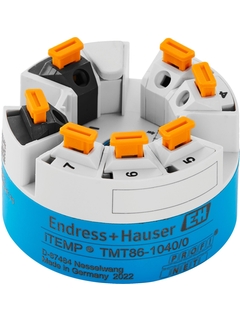

iTEMP TMT86 — это надежный, интеллектуальный и перспективный двухканальный преобразователь температуры с головкой Ethernet-APL PROFINET для термометров с клеммной головкой формы B и подходящий для использования в взрывоопасных зонах.Полезные диагностические функции, такие как мониторинг коррозии проводов датчиков, помогают увеличить время безотказной работы установки. Встроенный веб-сервер и обновленный пакет FDI упрощают настройку и интеграцию устройства.
Ethernet-APL: 2-проводной Ethernet IEEE 802.3cg 10BASE-T1L
Измерение температуры с двумя независимыми универсальными входами (RTD, Ω, TC, мВ)
Системная интеграция с PROFINET®
Установка в клеммную головку формы B (плоская поверхность) согласно DIN EN 50446.
Опционально: установка в полевой корпус для приложений Ex d.
Надежность, долговременная стабильность, высокая точность и расширенные функции диагностики в критически важных процессах.
Преимущества
Цифровая связь вплоть до полевого уровня, даже во взрывоопасных средах
Простая и стандартизированная системная интеграция через профиль PROFINET® 4.
Встроенный веб-сервер упрощает ввод в эксплуатацию и обслуживание
Высокая точность точки измерения благодаря согласованию датчика и преобразователя
Надежная работа с контролем датчиков и распознаванием аппаратных неисправностей устройства.
Быстрое подключение без использования инструментов благодаря технологии вставных клемм (опция).
Подключаемый дисплей измеренных значений, опционально
Видео
Выбор варианта Extended
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
-
-
Руководство по эксплуатации (BA)
BA iTEMP TMT86
Версия на русском языке - 04/2022
Преобразователь температуры с двумя входами Протокол PROFINET<sup>®</sup>
EN RU 01/04/2022Язык:
Русский
Версия:
01/04/2022
Размер файла:
4.7 MB
Имя файла:
BA02144TRU_0122-00.pdf
-
-
-
Техническое описание (TI)
TI iTEMP TMT86
Преобразователь температуры с двумя входами
PROFINET с Ethernet-APLEN RU 30/04/2022Язык:
Русский
Версия:
30/04/2022
Размер файла:
1.9 MB
Имя файла:
TI01605TRU_0122-00.pdf
-
-
-
Руководство по эксплуатации (BA)
BA iTEMP TMT86
Преобразователь температуры с двумя входами
Протокол PROFINET<sup>®</sup>EN RU 01/04/2022Язык:
Русский
Версия:
01/04/2022
Размер файла:
4.7 MB
Имя файла:
BA02144TRU_0122-00.pdf
-
-
-
Параметры прибора (GP)
GP iTEMP TMT86
Temperature transmitter
PROFINET®EN RU 01/04/2022Язык:
Английский
Версия:
01/04/2022
Размер файла:
771.6 KB
Имя файла:
GP01175TEN_0122-00.pdf
-
-
-
Краткая инструкция (KA)
KA iTEMP TMT86
Преобразователь температуры с двумя входами
Протокол PROFINET<sup>®</sup>EN RU 30/11/2021Язык:
Русский
Версия:
30/11/2021
Размер файла:
1.4 MB
Имя файла:
KA01529TRU_0121-00.pdf
-
-
-
Указания по взрывозащите (XA)
XA iTEMP TMT71, TMT72, TMT82, TMT84, TMT85, TMT86, TMT182B
ATEX:
Ex ia IIIC Txxx °C Dc, Ex tc IIIC Txxx °C Dc
Ex tc IIIC Txxx °C Dc, Ex tc IIIC Dc
Ex nA IIC T6 Gc, Ex ec IIC T6 Gc
Ex nA IIC Gc, Ex ec IIC GcEN RU 17/07/202314/11/202215/08/202219/11/201823/03/2016Язык:
Английский
Версия:
17/07/2023
Размер файла:
445.5 KB
Имя файла:
XA01006TEN_0823-00.pdf
-
-
-
Указания по взрывозащите (XA)
iTEMP TMT86
PROFINET with Ethernet-APL
ATEX/IECEx:
Ex ia IIC T6 Ga
Ex ia IIC T6 Gb
Ex ia [ia Ga] IIC T6 GbEN RU 01/07/2022Язык:
Английский
Версия:
01/07/2022
Размер файла:
409.6 KB
Имя файла:
XA02852TEN_0122-00.pdf
-
-
-
Указания по взрывозащите (XA)
iTEMP TMT86
PROFINET with Ethernet-APL
Ex ia IIC T4...T6 Ga
Ex ia IIC T4...T6 Gb
Ex ia [ia Ga] IIC T4...T6 GbEN RU 22/12/2022Язык:
Английский
Версия:
22/12/2022
Размер файла:
412.1 KB
Имя файла:
XA03096TEN_0122-00.pdf
-
-
-
Указания по взрывозащите (XA)
Control drawing CSA
Control drawing CSA
Язык:
Английский
Версия:
17/04/2023
Размер файла:
432.9 KB
Имя файла:
10000013591.pdf
-
-
-
Указания по взрывозащите (XA)
iTEMP TMT71, TMT72, TMT82, TMT84, TMT85, TMT86
ATEX, IECEx:
Ex db IIC T6 Gb
Ex tb IIIC Txxx °C DbEN RU 20/02/202316/08/202210/11/202001/12/201812/07/2016Язык:
Английский
Версия:
20/02/2023
Размер файла:
429.2 KB
Имя файла:
XA01007TEN_0723-00.pdf
-
-
-
Указания по взрывозащите (XA)
XA iTEMP TMT86
Ex db IIC T6...T4 Gb
Ex tb IIIC T85 °C...T105 °C DbEN RU 28/03/2024Язык:
Английский
Версия:
28/03/2024
Размер файла:
425 KB
Имя файла:
XA03292TEN_0124-00.pdf
-
