Краткие характеристики
-
Макс. погрешность измерения
Расход: ±5 % ВПД
-
Диапазон измерения
226...14 100 000 л/ч (60 ...3 730 000 гал/ч)
(при нормальных условиях) -
Диапазон температур продукта
-20....+100 °C (-4 ... +212 °F)
-
Макс. рабочее давление
PN 40
-
Смачиваемые материалы
Трансмиттер: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Врезная трубка: 1.4404 (316/316L); сплав Alloy C22, 2.4602 (UNS N06022)
Соединение:
Обжимной фитинг 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Резьбовое соединение патрубка на приварную бобышку: 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐Зажимная муфта: PEEK 450G; 1.4404 (316L); сплав Alloy C22, 2.4602 (UNS N06022)
‐ Tri‐Clamp; DN40 DIN 11851, DN50 DIN 11851; DN40 DIN 11864‐1A, DN50 DIN 11864‐1A: 1.4404 (316L)
Область применения

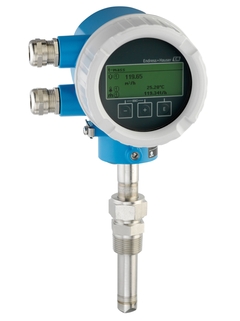

t-mass T 150 - первый термально-массовый расходомер от компании Endress+Hauser для измерения расхода жидкостей. t-mass T 150 специально разработан для применения в воде. Поскольку измерение не зависит от электропроводимости жидкости, он может быть использован в различных жидкостях, как на водной основе, так и не на водной основе, для задач мониторинга расхода. Клиентские настройки сохраняются на дисплее и могут быть перенесены с одного устройства на другое посредством дисплея.
Measuring principle is characterized by a high operable flow range and direct mass flow measurement.
Dedicated to the monitoring of conductive and non‐conductive liquids.
Device properties
Insertion version for nominal diameter DN 40 to 1000 (1½ to 40")
Sensor in standard or hygienic version
SIP cleaning possible up to 130 °C (266 °F)
Device in compact version with DC 24 V power supply
4‐20 mA HART, pulse/frequency/switch output
Compact and robust transmitter
Преимущества
Предназначен для мониторинга проводящих и непроводящих жидкостей
Высокая воспроизводимость и линейность благодаря встроенной компенсации температуры
Простая установка, незначительная потеря давления и отсутствие необходимости обслуживания
Надежное измерение массового расхода и объемного расхода, приведенного к нормальным условиям
Быстрая настройка при помощи интуитивно понятного меню
Самодиагностика и мониторинг сбоев
Автоматическое восстановление данных при сервисном обслуживании
Видео
Ранняя версия
-
Стандартные продукты
- Надежность, прочность и неприхотливость
Технический уровень
Простота
-
Высокотехнологичные продукты
- Функциональность и удобство
Технический уровень
Простота
-
Специализированные продукты
- Для требовательных областей применения
Технический уровень
Простота
Вариативность
Выбор категории FLEX | Технический уровень | Простота |
---|---|---|
Выбор варианта Fundamental Выполнение основных измерительных задач |
Технический уровень
|
Простота
|
Выбор варианта Lean Простое управление основными процессами |
Технический уровень
|
Простота
|
Выбор варианта Extended Оптимизация процессов с помощью инновационных технологий |
Технический уровень
|
Простота
|
Выбор варианта Xpert Управление самыми сложными областями применения |
Технический уровень
|
Простота
Вариативность |
-
-
