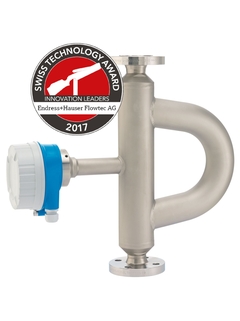

Proline Promass Q 500
Coriolis flowmeter

Кориолисовые расходомеры

Инновационный прибор для сложных областей применения, в раздельном исполнении с поддержкой до 4 устройств ввода/вывода.
Secured measuring quality – unmatched accuracy of mass flow, volume flow and density.
Highest measurement performance for custody transfer, density and under tough process conditions.

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки.

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .

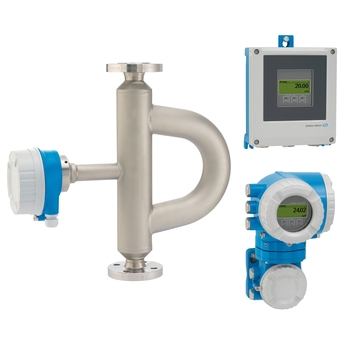

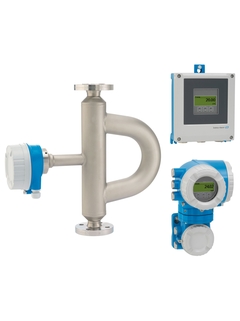

Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем.

DN 25 ... 100 (1 ... 4")

Измерительная трубка: 1.4404 (316/316L); нержавеющая сталь, для криогенных областей применения
Соединение: 1.4404 (316/316L)

Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация

Массовый расход (жидкость): ±0,10% (стандартный вариант), 0,05 % (опция)
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,35 %
Плотность (жидкость): ±0,2 кг/м³

0...400000 кг/ч (0...14697 фунт/мин)

PN 100, класс 600, 63K

Стандартный вариант: –50...+205 °C (–58...+401 °F)
Опция: –196...+150 °C (–321...+302 °F)

Стандартное исполнение: –40...+60 °C (-40...+140 °F)
Опция: –60...+60 °C (–76...+140 °F)

1.4404 (316L), наивысшая коррозионная стойкость
Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) аналогично 316L

AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; поликарбонат

IP66/67, защитная оболочка типа 4X. Раздельное исполнение преобразователя: IP66/67, защитная оболочка типа 4X

4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО

4 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход

Входной сигнал состояния
Вход 4...20 мА

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Маркировка CE, C-tick, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)
MI-005 Жидкости кроме воды (углеводороды, сжиженные газы, криогенные жидкости)
OIML R117 (Жидкости кроме воды, сжиженные газы, криогенные жидкости)
NTEP (Жидкости кроме воды, криогенные жидкости)

Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV

PED, CRN, AD 2000

Материал 3.1
NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP

Кориолисовые расходомеры

Инновационный прибор для сложных областей применения, в раздельном исполнении с поддержкой до 4 устройств ввода/вывода.
Secured measuring quality – unmatched accuracy of mass flow, volume flow and density.
Highest measurement performance for custody transfer, density and under tough process conditions.

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки.

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем.

Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV

Кориолисовые расходомеры

Инновационный прибор для сложных областей применения, в раздельном исполнении с поддержкой до 4 устройств ввода/вывода.
Secured measuring quality – unmatched accuracy of mass flow, volume flow and density.
Highest measurement performance for custody transfer, density and under tough process conditions.

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки.

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем.

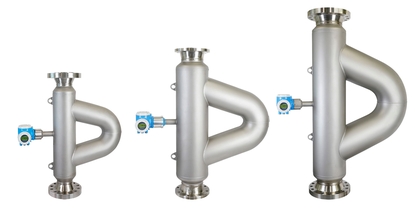

DN 25 to 250(1 to 10")

Measuring tube: 1.4404 (316/316L); stainless steel for cryogenic applications
Connection: 1.4404 (316/316L)

Mass flow, density, temperature, volume flow, corrected volume flow, reference density, concentration

Mass flow (liquid): ±0.10 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.10 %
Mass flow (gas): ±0.25 %
Density (liquid): +/-0.2 kg/m³ (standard), +/-0.1 kg/m³ (option)

0...550000 кг/ч

PN 100, Class 600, 63K

Standard: –50 to +205°C (–58 to +401 °F)
Option: –196 to +150 °C (–321 to +302 °F)

Standard: - 40 to +60 °C (–40 to +140 °F)
Option:–50 to +60 °C (–58 to +140 °F)

1.4404 (316L), highest corrosion resistance
Sensor connection housing (standard): AlSi10Mg, coated
Sensor connection housing (option): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) similar to 316L

AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat

Sensor remote version (standard): IP66/67, type 4X enclosure
Sensor remote version (option): IP69. Transmitter remote version: IP66/67, Type 4X enclosure

4-line backlit display with touch control (operation from outside)
Configuration via local display and operating tools possible

4 outputs:
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Pulse/frequency/switch output (active/passive)
Double pulse output (active/passive)
Relay output

Status input
4-20 mA input

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100 ... 230 V
AC 100 ... 230 V / DC 24 V (для безопасных зон)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

CE, C-tick, EAC marking
Functional safety according to IEC 61508, applicable in safety-relevant applications in accordance with IEC 61511
Calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Heartbeat Technology complies with the requirements for measurement traceability according to ISO 9001:2015 – Section 7.1.5.2 a (TÜV SÜD attestation)
MI-005 Liquids other than water (Hydrocarbons, Liquified gases, Cryogenic liquids)
OIML R117 (Liquids other than water, Liquified gases, Cryogenic liquids)
NTEP (Liquids other than water, Cryogenic liquids)
MC (Liquids other than water, Cryogenic liquids)
LR approval, DNV approval, ABS approval, BV approval
PED, CRN, AD 2000
3.1 material
NACE MR0175/MR0103, PMI; welding test acc. to EN ISO, ASME, NORSOK
3-A, EHEDG, cGMP

Кориолисовые расходомеры

Инновационный прибор для сложных областей применения, в раздельном исполнении с поддержкой до 4 устройств ввода/вывода.
Secured measuring quality – unmatched accuracy of mass flow, volume flow and density.
Highest measurement performance for custody transfer, density and under tough process conditions.

Оптимизированная производительность для жидкостей с увлеченным газом – MFT (технология с применением нескольких частот). Меньше точек измерения в процессе – многопараметрическое измерение (расход, плотность, температура). Простота монтажа, не требуются прямые участки до и после расходомера.
Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м³. Широкий динамический диапазон благодаря малым значениям потери давления и нулевой точки.

Полный доступ к диагностическим данным и информации о процессе - разнообразные, свободно комбинируемые входы/выходы и полевые шины. Упрощение и сокращение номенклатуры ЗИП – свободно конфигурируемая функциональность ввода/вывода. Проверка без прерывания процесса - технология Heartbeat .
Раздельное исполнение с поддержкой до 4 входных/выходных сигналов. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения. Стандартный кабель между датчиком и преобразователем.

DN 25 ... 100 (1 ... 4")

Измерительная трубка: 1.4404 (316/316L); нержавеющая сталь, для криогенных областей применения
Соединение: 1.4404 (316/316L)

Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация

Массовый расход (жидкость): ±0,10% (стандартный вариант), 0,05 % (опция)
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,35 %
Плотность (жидкость): ±0,2 кг/м³

0...400000 кг/ч (0...14697 фунт/мин)

PN 100, класс 600, 63K

Стандартный вариант: –50...+205 °C (–58...+401 °F)
Опция: –196...+150 °C (–321...+302 °F)

Стандартный вариант: - 4...+60 °C (–4...+140 °F)
Опция:–60...+60 °C (–76...+140 °F)

1.4404 (316L), наивысшая коррозионная стойкость
Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) аналогично 316L

AlSi10Mg, с покрытием; 1.4409 (CF3M), аналогичный 316L; поликарбонат

IP66/67, защитная оболочка типа 4X. Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X

4‐строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО

4 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4...20 мА (активный/пассивный)
Импульсный/частотный/переключающий выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход

Вход сигнала состояния
Вход 4...20 мА

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

Маркировка CE, C-Tick, EAC

Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно IEC 61511

Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Технология Heartbeat соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2015 – Раздел 7.1.5.2 a (Аттестация TÜV)
MI-005 Жидкости кроме воды (углеводороды, сжиженные газы, криогенные жидкости)
OIML R117 (Жидкости кроме воды, сжиженные газы, криогенные жидкости)
NTEP (Жидкости кроме воды, криогенные жидкости)

Сертификат LR, Сертификат DNV GL, сертификат ABS, сертификат BV

PED, CRN, AD 2000

Сертификат на материал 3.1
NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK

3-A, EHEDG, cGMP
