Краткие характеристики
-
Макс. погрешность измерения
Массовый расход (жидкость): ±0,10 %
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,50 %
Плотность (жидкость): ±0,0005 г/см³ -
Диапазон измерения
0...70000 кг/ч (0...2570 фунт/мин)
-
Диапазон температур продукта
–50...+150 °C (–58...+302 °F)
-
Макс. рабочее давление
PN 40, класс 150, 20K
-
Смачиваемые материалы
Измерительная трубка: 1.4435 (316L)
Соединение: 1.4435 (316L); 1.4404 (316/316L)
Область применения

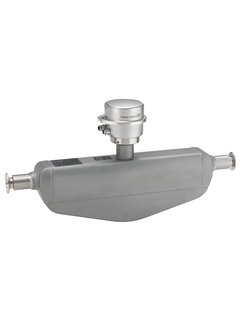

Promass S является передовым устройством гигиенического исполнения, предназначенным для применения в пищевой промышленности, где требуется оптимальная очистка. В сочетании с самым компактным корпусом преобразователя, доступным на сегодняшний день, расходомер отличается высокой производительностью при незначительных габаритах. Разработанный для применений, где габариты имеют значение, прибор Promass S 100 станет выбором № 1 для системных интеграторов, производителей блочного оборудования и комплексных систем.
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Предназначен для гигиенических применений, где требуется оптимальная очистка.
Характеристики устройства
Широкий диапазон гигиенических присоединений к процессу
Соответствие стандартам 3A и EHEDG
Быстрое восстановление после процедур CIP/SIP-очистки
Прочный сверхкомпактный корпус преобразователя
Высокая степень защиты: IP69K
В наличии местный дисплей
Преимущества
Сокращение затрат на установку – полностью самодренируемая система измерительной трубки позволяет устанавливать прибор горизонтально
Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура)
Простая установка – не требуются прямые участки до и после расходомера
Компактный преобразователь – полная функциональность при незначительных габаритах
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер
Встроенные функции самопроверки и диагностики — технология Heartbeat
