Заголовок для продукта
std_productprofile_product_usp_34675_1508941655. Fully suitable for basic applications in the chemical and process industry.
Функции датчика
Cost-effective sensor – ideal solution for basic requirements. Энергоэффективное измерение расхода – отсутствуют потери давления благодаря свободному проходному сечению. Не требует технического обслуживания - подвижные части отсутствуют. Номинальный диаметр: макс. DN 600 (24"). Ex approvals for Zone 2. Liner made of PTFE.
Особенности преобразователя
std_productprofile_product_benefits_34681_1508942231. std_productprofile_product_benefits_34683_1508942232. std_productprofile_product_benefits_34682_1508942239. std_successorproducts_product_differentiating_tech_features_35305_1509527304. std_successorproducts_product_differentiating_tech_features_35308_1509527353. std_successorproducts_product_differentiating_tech_features_35309_1509527353.
Диапазон номинальных диаметров
Смачиваемые материалы
Футеровка: PTFE Электроды 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал
Макс. погрешность измерения
Объемный расход (стандартное исполнение): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйма/с) Объемный расход (опция): ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с)
Диапазон измерения
4 дм³/мин... 9600 м³/ч (1 ... 44000 гал/мин)
Диапазон температур продукта
-10...+110 °C (+14...+230 °F)
Диапазон окружающей температуры
-10...+60 °C (+14...+140 °F)
Материал корпуса сенсора
AlSi10Mg, покрытием; углеродистая сталь с защитным покрытием
Материал корпуса преобразователя
Литой алюминий с порошковым покрытием
Степень защиты
Компактное исполнение: IP67, защитная оболочка типа 4X Датчик, раздельное исполнение (стандарт): IP67, защитная оболочка типа 4X Датчик, раздельное исполнение (опция): IP68, защитная оболочка типа 6P Преобразователь, раздельное исполнение: IP67, защитная оболочка типа 4X
Дисплей/Настройка
2‐строчный дисплей с подсветкой с кнопками управления Настройка посредством локального дисплея и управляющего ПО
Выходные сигналы
3 выхода: 0...20 мА (активный)/4...20 мА (активный/пассивный) Импульсный/частотный (пассивный) Переключающий выход (пассивный)
Источник питания
16...62 В пост. тока 85...260 В пер. тока (45...65 Гц) 20...55 В пер. тока (45...65 Гц)
Сертификаты на взрывозащиту
Безопасность изделия
Маркировка CE, C-tick, EAC
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Сертификаты и нормативы по давлению
47
документы

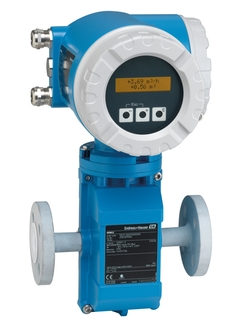

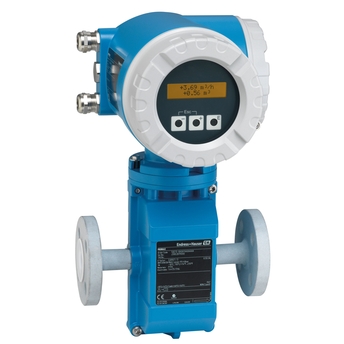

Proline Promag 50E Электромагнитный расходомер
Экономичный расходомер с концепцией модульной электроники
EN
RU
Немецкий French Китайский
01/10/2017
01/04/2014
Язык:
Русский
Версия:
01/04/2014
Размер файла:
1.6 MB
Имя файла:
TI01161DEN_0114-ru.pdf
Proline Promag 50
HART
Электромагнитный расходомер
Инструкция по эксплуатации
EN
RU
Болгарский Немецкий Испанский French Венгерский Итальянский Японский Польский Португальский
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Язык:
Русский
Версия:
01/04/2014
Размер файла:
4.9 MB
Имя файла:
BA00046DEN_1514-ru.pdf
Proline Promag 50
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
RU
Немецкий Испанский French
27/11/2017
01/02/2015
01/04/2014
09/05/2011
01/12/2010
Язык:
Английский
Версия:
27/11/2017
Размер файла:
9.6 MB
Имя файла:
BA00055DEN_1717.pdf
Proline Promag 50
Краткое руководство по
эксплуатации
Электромагнитный расходомер
EN
RU
Болгарский Чешский Немецкий Испанский Эстонский French Итальянский Португальский Сербский Китайский
27/11/2017
04/04/2016
09/09/2015
01/02/2015
01/04/2014
Язык:
Русский
Версия:
09/09/2015
Размер файла:
1.1 MB
Имя файла:
KA00026DRU_1715.pdf
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE ,8CM, 90, 91, 92, 93, 65, 72, 73
EN
RU
Немецкий
15/10/2024
01/10/2018
28/06/2012
Язык:
Английский
Версия:
15/10/2024
Размер файла:
797.3 KB
Имя файла:
EA00098DA2_1624-00.pdf
Replacing amplifier board
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
RU
Немецкий
15/11/2018
05/08/2014
Язык:
Английский
Версия:
15/11/2018
Размер файла:
393.9 KB
Имя файла:
EA00064DA2_1518.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
RU
Немецкий
15/11/2018
18/11/2011
Язык:
Английский
Версия:
15/11/2018
Размер файла:
455.1 KB
Имя файла:
EA00063DA2_1518.pdf
Replacing amplifier board for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF
EN
RU
Немецкий
15/11/2018
10/10/2014
05/08/2014
Язык:
Английский
Версия:
15/11/2018
Размер файла:
379.4 KB
Имя файла:
EA00067DA2_1518.pdf
Replacing power supply for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 40, 80, 83, 84, CNGmass DCI, Cubemass DCI, Prosonic Flow 93 P
EN
RU
Немецкий
15/11/2018
05/05/2014
01/11/2009
15/07/2009
Язык:
Английский
Версия:
15/11/2018
Размер файла:
367.5 KB
Имя файла:
EA00066DA2_1418.pdf
Replacing S-DAT
Installation Instructions
Promag 23, 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, 8WF, Cubemass DCI 8CN, CNGmass DCI 8DF, t-mass 65
EN
RU
Немецкий
01/03/2018
21/11/2011
Язык:
Английский
Версия:
01/03/2018
Размер файла:
511.3 KB
Имя файла:
EA00079DA2_1518.pdf
Поиск запчастей по номеру на чертеже
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
ист. питания плата 85-260VAC
Номер чертежа
Код заказа
F
50096745
Блок питания 50/53 85-260В AC HE
Номер чертежа
Код заказа
F
71039466
Блок питания 50/53 85-260В AC HE
Номер чертежа
Код заказа
F
71039466
ист. питания плата 20-55VAC16-62VDC
Номер чертежа
Код заказа
F
50096747
Пл.пит.50/53 20-55VAC 16-62В пост.т. HE
Номер чертежа
Код заказа
F
71039468
10 предох. 250 VAC T800 MA
Номер чертежа
Код заказа
7
50094002
10 предохранителей 250 В AC T 2A00
Номер чертежа
Код заказа
7
50094003
изм. усилит. PMAG 50 ECC WEA
Номер чертежа
Код заказа
B
50106079
Измер.усилитель 50 ECC WEA HE
Номер чертежа
Код заказа
B
71039448
изм. усилит. PMAG 50 ECC SEA
Номер чертежа
Код заказа
B
50106081
Измер.усилитель 50 ECC SEA HE
Номер чертежа
Код заказа
B
71039450
изм. усилит. PMAG 50 ECC EES
Номер чертежа
Код заказа
B
50106080
Измер.усилитель 50 ECC EES HE
Номер чертежа
Код заказа
B
71039449
Номер чертежа
Код заказа
B
50106073
Измер.усилитель 50 WEA HE
Номер чертежа
Код заказа
B
71039445
Номер чертежа
Код заказа
B
50106075
Измер.усилитель 50 SEA HE
Номер чертежа
Код заказа
B
71039447
Номер чертежа
Код заказа
B
50106074
Измер.усилитель 50 EES HE
Номер чертежа
Код заказа
B
71039446
комм.50/51/40/80/90 I+F/стат.вх.+outEx
Номер чертежа
Код заказа
C
50096759
Kit I/O 50/80 I+F status in+out HE EX
Номер чертежа
Код заказа
C
71039473
Комм.модуль токовый/частотный выход Ex
Номер чертежа
Код заказа
C
50096757
Плата част./токов. выходов 50/80 HE EX
Номер чертежа
Код заказа
C
71039474
Набор I/O 50/53/55/80/83/93 Profib.PA Ex
Номер чертежа
Код заказа
C
71066579
Вх./Вых. 50/53/55/80/83 Profib. PA HE Ex
Номер чертежа
Код заказа
C
71066580
комм. Pline 50/90 ток. вых. Ex
Номер чертежа
Код заказа
C
50096756
Kit I/O 50 current out HE EX
Номер чертежа
Код заказа
C
71039710
Набор I/O 50/53/55/83/65/8ME Prof.DP Ex
Номер чертежа
Код заказа
C
71021742
Набор I/O 50/53/55/83 Profibus DP HE EX
Номер чертежа
Код заказа
C
71039484
диспл. жк расходом. 50/51/80/65 V1.06.00
Номер чертежа
Код заказа
E
50108132
дисп.50/51/80/90/65 настенн. >=V1.06.00
Номер чертежа
Код заказа
J
50108131
шина PCB/PCB держ.5X/8X/9X/65 настенн.
Номер чертежа
Код заказа
21
50094017
Шина/соед. плата 5X/40/8X/65 полев.корп.
Номер чертежа
Код заказа
G
50094016
соед. плата PMAG5X настенн. корпус
Номер чертежа
Код заказа
19
50094015
Соед.плата 50/53/55 настенный корп.HE
Номер чертежа
Код заказа
19
71039496
соед. плата вх./вых. настенн. корпус
Номер чертежа
Код заказа
18
50094014
Соединительная коробка FS
Номер чертежа
Код заказа
A
50098018
Соед.плата D/E/L/P/S/W FS HE
Номер чертежа
Код заказа
A
71039497
Клеммн.блок полев. корпус 5X/8X/40/65
Номер чертежа
Код заказа
29
50108139
Клеммн.блок настенн. корпус. 5X/8X/9X/65
Номер чертежа
Код заказа
30
50108140
Эл. модуль S-Dat Promag 50
Номер чертежа
Код заказа
S
71003946
крышка 5X/40/8X/65 , окно
Номер чертежа
Код заказа
8
50094026
крышка 5X/40/8X/65 версия глух.
Номер чертежа
Код заказа
9
50094028
Номер чертежа
Код заказа
10
50094038
Номер чертежа
Код заказа
26
50094038
10 кабельн. сальн. M20x1.5 Ex
Номер чертежа
Код заказа
15
50098036
10 кабельн. сальн. M20x1,5
Номер чертежа
Код заказа
15
50096840
10 удлинит. M20x1.5/NPT 1/2"
Номер чертежа
Код заказа
15
50098042
10 удлинит. M20x1.5/G 1/2"
Номер чертежа
Код заказа
15
50098041
кабельн. сальн. Profibus PA
Номер чертежа
Код заказа
15
50098037
2 кабельн. сальн. G1/2" Nema 6P
Номер чертежа
Код заказа
15
71029351
2 кабельн. сальн. NPT1/2" Nema 6P
Номер чертежа
Код заказа
15
71029352
плата соед полев./SS-корпус
Номер чертежа
Код заказа
12
50096839
Кроссплата для плат пит., усилит., вых.
Номер чертежа
Код заказа
14
50099102
Заземл. клеммн. / крышка хомут.
Номер чертежа
Код заказа
13
50096841
уплотн. крышка , настенн. корпус
Номер чертежа
Код заказа
20
50094041
10 уплотн. крышка , полев. корпус
Номер чертежа
Код заказа
11
50094050
части корпус W/P/H/S FS comp станд./ВТ
Номер чертежа
Код заказа
22
50098020
части корпус W/P/H/S FS станд./ВТ
Номер чертежа
Код заказа
24
50098019
корпус уплотн. W/P/S FS станд./ВТ
Номер чертежа
Код заказа
25
50098023
корпус уплотн. W/P/S станд./ВТ
Номер чертежа
Код заказа
23
50098024
Кабель для раздельн.исполн. для Promag
Преобразователь расходомера Promag 50
Преобразователь Promag, монтажн.набор
Promag L/W/P/S,E, набор кабелей заземл.
Promag, кольца заземления/защит. кольца
Периферийное устройство FXA193
Ваша конфиденциальность очень важна для нас
Мы используем файлы cookie для повышения удобства просмотра веб-страниц, сбора статистических данных для оптимизации функциональности сайта, а также для показа рекламы и контента, адаптированных специально под вас.
Выбирая опцию "Принять все", вы соглашаетесь с использованием нами файлов cookie.
Для получения более подробной информации ознакомьтесь с нашей Политикой использования файлов cookie .
Настроить
Принять только необходимое
Принять все
