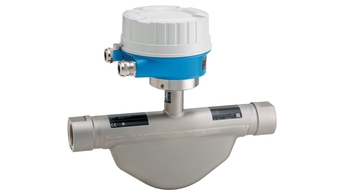

The most compact high-pressure sensor with an ultra-compact transmitter
Дополнительная информация
Простые продукты
Легкий выбор, установка и управление
Технический уровень
Простота
Стандартные продукты
Надежность, прочность и неприхотливость
Технический уровень
Простота
Технический уровень
Простота
Технический уровень
Простота
Выбор категории FLEX
Технический уровень
Простота
Выбор варианта Fundamental
Выполнение основных измерительных задач
Технический уровень
Простота
Выбор варианта Lean
Простое управление основными процессами
Технический уровень
Простота
Выбор варианта Extended
Оптимизация процессов с помощью инновационных технологий
Технический уровень
Простота
Выбор варианта Xpert
Управление самыми сложными областями применения
Технический уровень
Простота
Заголовок для продукта
The universal and multivariable flowmeterfor liquids and gases
Функции датчика
S-DAT Validation Quick-Setup 1 Totalizer
Диапазон номинальных диаметров
DN 8...80 DN 8...25(MP) 5/16"...3" 5/16"...1"(MP)
Макс. погрешность измерения
Mass flow: +-0.15% Volume flow: +-0.25%
Диапазон измерения
0...180'000 kg/h 0...18'000 kg/h (MP)
Макс. рабочее давление
PN 16...100 PN350 (MP) Cl 150...600 JIS 10...63K
Диапазон температур продукта
-50...+150°C (-58...+302°F)
Диапазон окружающей температуры
Дисплей/Настройка
Two line backlit Push buttons
Выходные сигналы
4...20mA Pulse/Frequency Status
Сертификаты на взрывозащиту
Характеристики/Область применения
Универсальный многопараметрический расходомер для жидкостей и газов
Температура окружающей среды
Рабочая температура
-50...+150°C (-58...+302°F)
Рабочее давление абс.
PN 16...100 PN350 (MP) Класс 150...600 JIS 10...63K
Выходные сигналы
4...20 мА Импульсный/Частотный Состояние
Заголовок для продукта
Универсальный многопараметрический расходомер для жидкостей и газов
Функции датчика
S-DAT Validation Quick-Setup 1 Totalizer
Диапазон номинальных диаметров
DN 8...80 DN 8...25(MP) 5/16"...3" 5/16"...1"(MP)
Макс. погрешность измерения
Диапазон измерения
0...180'000 kg/h 0...18'000 kg/h (MP)
Макс. рабочее давление
PN 16...100 PN350 (MP) Cl 150...600 JIS 10...63K
Диапазон температур продукта
-50...+150°C (-58...+302°F)
Дисплей/Настройка
Two line backlit Push buttons
Выходные сигналы
4...20mA Pulse/Frequency Status
Сертификаты на взрывозащиту
Наиболее популярные загрузки
Promass 80F, 80M, 83F, 83M
Версия на русском языке - 06/2008
Система измерения массово го расхода по принципу Кориолиса Promass
80/83 F, M Универсальный многопараметрический расходомер для жидкостей и
газов.
EN
RU
BG DE ES FR IT JA PT
01/06/2008
01/09/2007
01/12/2005
01/01/2005
15/10/2003
Язык:
Русский
Версия:
01/06/2008
Размер файла:
1.3 MB
Имя файла:
TI053D06rus.pdf
89
документы
Promass 80F, 80M, 83F, 83M
Система измерения массово го расхода по принципу Кориолиса Promass 80/83 F, M Универсальный многопараметрический расходомер для жидкостей и газов.
EN
RU
Болгарский Немецкий Испанский French Итальянский Японский Португальский
01/06/2008
01/09/2007
01/12/2005
01/01/2005
15/10/2003
Язык:
Русский
Версия:
01/06/2008
Размер файла:
1.3 MB
Имя файла:
TI053D06rus.pdf
Coriolis Mass Flow Measuring System The universal and multivariable flowmeter for liquids and gases
EN
RU
Немецкий French Японский Китайский
25/01/2010
Язык:
Английский
Версия:
25/01/2010
Размер файла:
2.1 MB
Имя файла:
TI102DEN_0210.pdf
Promass
Heating jacket
Operating Instructions
Heating jacket for Promass F, M, A, I sensors.
EN
RU
Немецкий French
28/05/2004
Язык:
Английский
Версия:
28/05/2004
Размер файла:
732.1 KB
Имя файла:
Ba043DEN.pdf
Proline Promass 80
PROFIBUS PA
Измер ительная си стема корио лисового ма ссовогорас ходомера. Р уководство по экс плуатации.
EN
RU
Немецкий French
15/10/2012
08/06/2010
01/11/2008
01/12/2007
01/12/2006
Язык:
Русский
Версия:
01/12/2006
Размер файла:
3.9 MB
Имя файла:
BA072D06ru1206.pdf
Proline Promass 80
PROFIBUS PA
Измер ительная си стема корио лисового ма ссовогорас ходомера. О писание фун кций прибор а.
EN
RU
Немецкий French
08/06/2010
01/11/2008
01/12/2007
01/12/2005
01/06/2001
Язык:
Русский
Версия:
01/12/2005
Размер файла:
901.6 KB
Имя файла:
BA 073D06ru1205.pdf
Promass 80 с выходным сигналом HART
Руководство по эксплуатации вторичного преобразователя Кориолисова массового расходомера Proline Promass 80
EN
RU
Чешский Немецкий Испанский French Венгерский Итальянский Японский Польский Португальский Китайский
15/10/2012
01/03/2010
01/09/2008
01/12/2006
01/12/2005
Язык:
Русский
Версия:
01/03/2010
Размер файла:
2.8 MB
Имя файла:
BA057DRU.pdf
Описание функций вторичного преобразователя расходомера Promass 80 с выходным сигналом HART
EN
RU
Чешский Немецкий Испанский French Венгерский Итальянский Японский Польский Португальский
01/09/2008
01/12/2005
01/11/2004
15/10/2003
01/11/2001
Язык:
Русский
Версия:
01/09/2008
Размер файла:
1.9 MB
Имя файла:
BA058DRU.pdf
Proline Promass 80
Brief Operating Instructions
Coriolis Mass Flow Measuring System
EN
RU
Чешский Немецкий Испанский French Итальянский Португальский Шведский Китайский
06/08/2015
15/10/2012
01/07/2007
Язык:
Английский
Версия:
06/08/2015
Размер файла:
1.3 MB
Имя файла:
KA00023DEN_1415.pdf
Replacing connecting cable
Installation Instructions
Promass 60, 63, 64, 80, 83, 84
EN
RU
Немецкий
01/10/2018
01/12/2009
Язык:
Английский
Версия:
01/10/2018
Размер файла:
293.1 KB
Имя файла:
EA00081DA2_1218.pdf
EA Replacing cover and O-ring
Proline 10, 23, 50, 51, 53, 55, 400, 800, 40, 80, 83, 84, 8ME, 8FF, 8FE ,8CM, 90, 91, 92, 93, 65, 72, 73
EN
RU
Немецкий
15/10/2024
01/10/2018
28/06/2012
Язык:
Английский
Версия:
15/10/2024
Размер файла:
797.3 KB
Имя файла:
EA00098DA2_1624-00.pdf
Поиск запчастей по номеру на чертеже
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
плата пит. 40/8X/65 85-260VAC
Номер чертежа
Код заказа
F
50098557
Блок питания 8X 220V REx000 HE
Номер чертежа
Код заказа
F
71039431
Блок питания 8X 220V REx000 HE
Номер чертежа
Код заказа
F
71039431
Плата пит. 40/8X/65 85-260VAC Ex
Номер чертежа
Код заказа
F
50098558
Блок питания для 8X 220В, REx120 HE Ex
Номер чертежа
Код заказа
F
71039432
Блок питания 40/8X 220В REx330 Ex
Номер чертежа
Код заказа
F
71097758
Блок питания для 8X 220В, REx330 HE Ex
Номер чертежа
Код заказа
F
71097760
Плата пит. 40/8X/65 20-55VAC 16-62VDC
Номер чертежа
Код заказа
F
50098565
Блок питания для 8X 24В, REx000 HE
Номер чертежа
Код заказа
F
71039434
Плата пит. 40/8X/65 20-55AC 16-62DC Ex
Номер чертежа
Код заказа
F
50098566
Плата питания 8X 20-55В AC 16-62В DC
Номер чертежа
Код заказа
F
71039436
Плата пит. расх-ра.40/8X 24V REx330 Ex
Номер чертежа
Код заказа
F
71097759
Плата питания 8X 24V REx330 HE Ex
Номер чертежа
Код заказа
F
71097761
10 предох. 250 VAC T800 MA
Номер чертежа
Код заказа
7
50094002
10 предохранителей 250 В AC T 2A00
Номер чертежа
Код заказа
7
50094003
Измерит. усилитель Promass 80 WEA EX
Номер чертежа
Код заказа
B
50106094
Плата усилителя расходомера 80 WEA HE EX
Номер чертежа
Код заказа
B
71039405
Изм. усилит. PMASS 80 EES EX
Номер чертежа
Код заказа
B
50106095
Номер чертежа
Код заказа
B
71039406
изм. усилит. PMASS 80 SEA EX
Номер чертежа
Код заказа
B
50106096
Измерит. усилитель 80 SEA HE EX
Номер чертежа
Код заказа
B
71039407
комм. мод. вых пассивн./част. Exi
Номер чертежа
Код заказа
C
50098302
Эл.плата Вх./Вых. пасс./частотный HE Exi
Номер чертежа
Код заказа
C
71039479
комм. мод. вых актив./част. Exi
Номер чертежа
Код заказа
C
50098303
Плата ввод/вывод актив./ частота HE Exi
Номер чертежа
Код заказа
C
71039478
Комм.модуль токовый/частотный выход Ex
Номер чертежа
Код заказа
C
50096757
Плата част./токов. выходов 50/80 HE EX
Номер чертежа
Код заказа
C
71039474
комм.50/51/40/80/90 I+F/стат.вх.+outEx
Номер чертежа
Код заказа
C
50096759
Kit I/O 50/80 I+F status in+out HE EX
Номер чертежа
Код заказа
C
71039473
Набор I/O 50/53/55/80/83/93 Profib.PA Ex
Номер чертежа
Код заказа
C
71066579
Вх./Вых. 50/53/55/80/83 Profib. PA HE Ex
Номер чертежа
Код заказа
C
71066580
комм. мод. ток. вых. 3 интерфейс Ex
Номер чертежа
Код заказа
D
50096833
Блок I\O токовый выход, 3, HE EX
Номер чертежа
Код заказа
D
71039477
Плата расход. 53/8X/93/65 ток. вых. PCB
Номер чертежа
Код заказа
2
50096834
Комм. модуль доп. ток. вых. HE
Номер чертежа
Код заказа
2
71039487
Плата расходом.53/83/93/65 част.вых. PCB
Номер чертежа
Код заказа
3
50096835
Блок управления, частотный выход, HE
Номер чертежа
Код заказа
3
71039489
Номер чертежа
Код заказа
4
50096837
Подмодуль, вход.сигнал состояния HE
Номер чертежа
Код заказа
4
71039492
диспл. жк расходом. 50/51/80/65 V1.06.00
Номер чертежа
Код заказа
E
50108132
дисп.50/51/80/90/65 настенн. >=V1.06.00
Номер чертежа
Код заказа
J
50108131
Шина/соед. плата 5X/40/8X/65 полев.корп.
Номер чертежа
Код заказа
G
50094016
шина PCB/PCB держ.5X/8X/9X/65 настенн.
Номер чертежа
Код заказа
21
50094017
Шина/соед. плата 5X/8X, корпус для нерж.
Номер чертежа
Код заказа
H
50099099
соед. плата PMASS8X настенн. корп
Номер чертежа
Код заказа
19
50098637
Соед.панель 8X настенный корпус HE
Номер чертежа
Код заказа
19
71039493
соед. плата вх./вых. настенн. корпус
Номер чертежа
Код заказа
18
50094014
Соединительная коробка для 8X FS
Номер чертежа
Код заказа
A
50098705
Соединительная коробка для 8X FS HE
Номер чертежа
Код заказа
A
71039494
Соединительная коробка для 8X FS Ex
Номер чертежа
Код заказа
A
50098706
Распределительная плата 8X FS HE EX
Номер чертежа
Код заказа
A
71039495
Клеммн.блок полев. корпус 5X/8X/40/65
Номер чертежа
Код заказа
29
50108139
Клеммн.блок настенн. корпус. 5X/8X/9X/65
Номер чертежа
Код заказа
30
50108140
Эл. модуль S-Dat Promass 80 програм.
Номер чертежа
Код заказа
S
71003951
крышка 5X/8X , окно SS-корпус
Номер чертежа
Код заказа
17
50099100
крышка 5X/40/8X/65 , окно
Номер чертежа
Код заказа
8
50094026
крышка 5X/40/8X/93/65 , окно Exd
Номер чертежа
Код заказа
32
50094027
крышка 5X/40/8X/65 версия глух.
Номер чертежа
Код заказа
9
50094028
крышка 5X/40/8X/93/65 верс. глух. Exd
Номер чертежа
Код заказа
33
50094029
Номер чертежа
Код заказа
10
50094038
Номер чертежа
Код заказа
10
50094038
крышка 5X/40/8X/93/65 соед. клемма Exe
Номер чертежа
Код заказа
34
50094039
крышка 5X/40/8X/93/65 соед. клемма Exd
Номер чертежа
Код заказа
35
50094040
10 кабельн. сальн. M20x1,5
Номер чертежа
Код заказа
15
50096840
10 кабельн. сальн. M20x1.5 Ex
Номер чертежа
Код заказа
15
50098036
10 кабельн. сальн. M20x1.5 Ex
Номер чертежа
Код заказа
15
50098036
10 кабельн. сальн. M20x1.5 Ex
Номер чертежа
Код заказа
15
50098036
10 удлинит. M20x1.5/PG13,5
Номер чертежа
Код заказа
15
50098040
10 удлинит. M20x1.5/G 1/2"
Номер чертежа
Код заказа
15
50098041
10 удлинит. M20x1.5/G 1/2"
Номер чертежа
Код заказа
15
50098041
10 удлинит. M20x1.5/NPT 1/2"
Номер чертежа
Код заказа
15
50098042
10 удлинит. M20x1.5/NPT 1/2"
Номер чертежа
Код заказа
15
50098042
10 удлинит. M20x1.5/NPT 1/2"
Номер чертежа
Код заказа
15
50098042
кабельн. сальн. Profibus PA
Номер чертежа
Код заказа
15
50098037
плата соед полев./SS-корпус
Номер чертежа
Код заказа
12
50096839
Кроссплата для плат пит., усилит., вых.
Номер чертежа
Код заказа
14
50099102
клеммн. защитн. крышка Ex
Номер чертежа
Код заказа
36
71008445
Заземл. клеммн. / крышка хомут.
Номер чертежа
Код заказа
13
50096841
2 экран.листа полев. корпус
2 экранир. листа настенн. корпус
корпус уплотн. SS-корпус корпус
Номер чертежа
Код заказа
16
50099101
уплотн. крышка , настенн. корпус
Номер чертежа
Код заказа
20
50094041
10 уплотн. крышка , полев. корпус
Номер чертежа
Код заказа
11
50094050
Part 8X Stainless корпус подт.
Номер чертежа
Код заказа
23
50098701
Part 8X , полев.корпус подт.
Номер чертежа
Код заказа
22
50098702
Набор уплотнений A/I/M/F/H/E/S/P/C FS
Номер чертежа
Код заказа
24
50098704
Кабель для разнесенного исполнения, 10м
Номер чертежа
Код заказа
28
50093554
Кабель для раздельного исполнения, 20м
Номер чертежа
Код заказа
28
50093573
Кабель для раздельн. исполн., 10м (Ex)
Номер чертежа
Код заказа
28
50098567
Кабель для раздельн. исполн., 20м (Ex)
Номер чертежа
Код заказа
28
50098568
Расходомер Promass 80, преобразователь
Ваша конфиденциальность очень важна для нас
Мы используем файлы cookie для повышения удобства просмотра веб-страниц, сбора статистических данных для оптимизации функциональности сайта, а также для показа рекламы и контента, адаптированных специально под вас.
Выбирая опцию "Принять все", вы соглашаетесь с использованием нами файлов cookie.
Для получения более подробной информации ознакомьтесь с нашей Политикой использования файлов cookie .
Настроить
Принять только необходимое
Принять все
